跨Socket带宽访问量过高

现象

应用运行时，存在因跨Socket带宽访问量远高于Socket内带宽访问量，导致资源消耗增加的现象。

调优思路

同一Socket中的内存访问消耗的资源远小于跨Socket的内存访问。因此将线程、进程进行绑核，使内存访问在同一个Socket上，就可以减少资源消耗。

操作步骤

1. 准备示例源码socket_bandwidth.c并进行编译。


   源码中“#define START_CORE_ID 64”的64为CPU核数，请根据实际情况修改。

   gcc socket_bandwidth.c -O3 -o socket_bandwidth -lpthread -lm

2. 使用鲲鹏DevKit系统性能分析执行HPC应用分析任务。

   表1 任务配置参数说明

   参数	说明
   分析对象	应用
   应用路径	输入程序所在的绝对路径，例如本示例将代码样例放在服务器“/opt/testdemo/socket_bandwidth”路径下。
   分析类型	HPC应用分析
   采集模式	OpenMP模式；本示例主要是对OMP的应用进行分析。
   分析模式	统计分析
   采样模式	Summary模式
   采样时长	默认

3. 查看任务报告。

   观察内存带宽数据，若存在跨Socket带宽远高于Socket内带宽，资源消耗过高，继续执行4。

   图1 带宽数据

4. 分析源码。
   在源码内将进程进行绑核，在同一个Socket中进行内存访问。

   #define START_CORE_ID      64
   void MemBandwidth(int *arg)
   {
       set_thread_affinity(0);
       Point *pointA = InitPointsVector(MAX_ARRAY_SIZE);
       Point *pointB = InitPointsVector(MAX_ARRAY_SIZE);
       int cpuId = *arg;
       set_thread_affinity(cpuId);
       int i, j;
       double ret = 0.0;
       for (i = 0; i < LOOP_SIZE; i++) {
           for (j = 0; j < MAX_ARRAY_SIZE; j++) {
               ret += ComputPointDistance(&pointA[j], &pointB[j]);
           }
       }
   }

5. 修改START_CORE_ID配置，将内存访问调整至一个Socket上。

   #define START_CORE_ID      1
   void MemBandwidth(int *arg)
   {
       set_thread_affinity(0);
       Point *pointA = InitPointsVector(MAX_ARRAY_SIZE);
       Point *pointB = InitPointsVector(MAX_ARRAY_SIZE);
       int cpuId = *arg;
       set_thread_affinity(cpuId);
       int i, j;
       double ret = 0.0;
       for (i = 0; i < LOOP_SIZE; i++) {
           for (j = 0; j < MAX_ARRAY_SIZE; j++) {
               ret += ComputPointDistance(&pointA[j], &pointB[j]);
           }
       }
   }

6. 再次分析应用，观察优化效果。

   使用1中的命令重新编译应用并运行，使用系统性能分析观察内存带宽数据。

优化效果

跨Socket带宽从4.7G/s降低至0.16G/s，跨Socket带宽大幅下降，内存访问消耗资源减少。

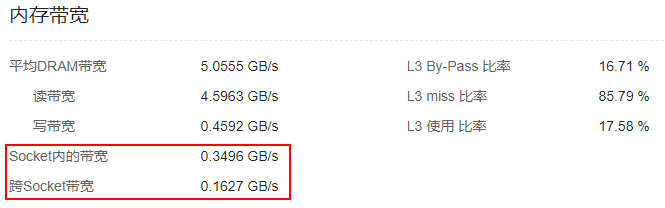

图2 优化后的带宽信息
