创建裸金属实例的管理节点

在controller节点执行以下操作。

1. 配置ironic API版本。

   Ironic API从1.11版本后，裸金属实例管理节点的provision_state状态机添加了新的状态，并增加新特性，当前默认使用1.9的ironic API版本，推荐使用更高版本。

   可通过设置环境变量来配置API版本：

   1 2	export IRONIC_API_VERSION=1.11 export OS_BAREMETAL_API_VERSION=1.11

   也可在命令中通过--os-baremetal-api-version指定API版本，例如：

   1	openstack baremetal --os-baremetal-api-version 1.11 node list

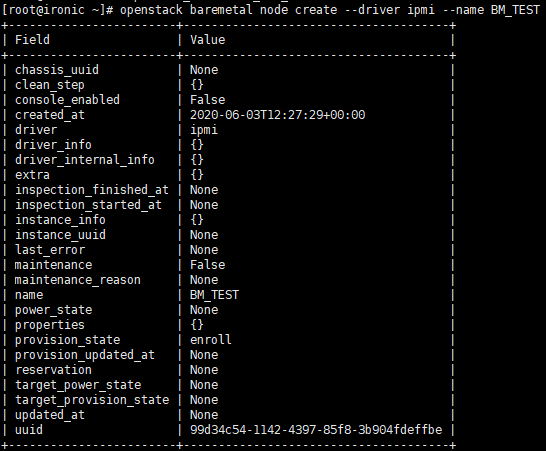

2. 创建裸金属实例管理节点。

   创建裸金属实例管理节点时，必须通过--driver字段指定检查裸金属实例的管理驱动小节中所述的管理驱动。

   1	openstack baremetal node create --driver ipmi --name {BM_NAME}





   • 后续裸金属实例管理节点的相关设置可通过UUID指定节点，若已通过--name字段指定裸金属实例管理节点的逻辑名，可使用裸金属实例名指定节点。
   • {BM_NAME}为裸金属实例管理节点的裸金属实例名称，要求具有唯一性，不支持特殊字符，本小节中使用“BM_TEST”进行演示。

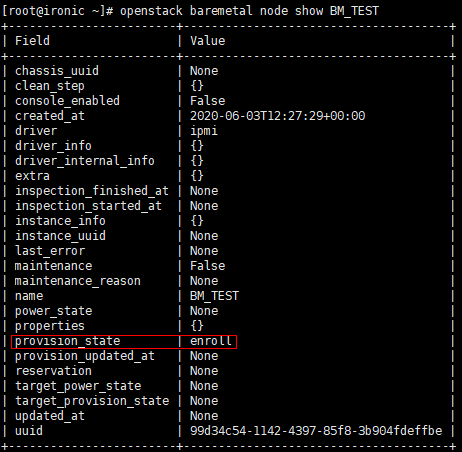

3. 查看裸金属实例管理节点信息。

   1	openstack baremetal node show ${BM_UUID}

   或者

   1	openstack baremetal node show ${BM_NAME}



   此时管理节点的供应状态provision_state为enroll。

4. 配置管理节点硬件接口信息。

   从API版本1.31开始，可以为裸金属实例管理节点配置硬件接口信息，可配置选项与默认值如2所述。

   1	openstack baremetal --os-baremetal-api-version 1.31 node set ${BM_NAME} --deploy-interface iscsi --raid-interface no-raid

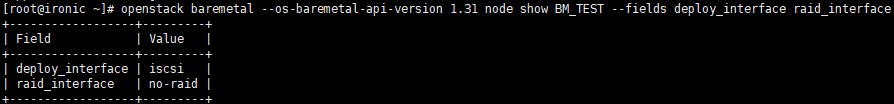

   配置完成后，可通过命令进行查看：

   1	openstack baremetal --os-baremetal-api-version 1.31 node show ${BM_NAME} --fields deploy_interface raid_interface



   在API 1.31版本中可通过--fields指定所查看属性。

5. 配置管理驱动属性信息。
   1. 使用driver_info字段设置管理驱动所需的属性，主要包括BMC等相关信息，以便Bare Metal服务可以管理该节点。

      1	openstack baremetal node set ${BM_NAME} --driver-info ipmi_username=${USER_NAME} --driver-info ipmi_password=${PASSWORD} --driver-info ipmi_address=${ADDRESS} --driver-info ipmi_port=${PORT}





      USER_NAME、PASSWORD、ADDRESS、PORT分别为访问BMC的用户名、密码、IP地址、端口号，若不配置ipmi_port，则使用默认值623。

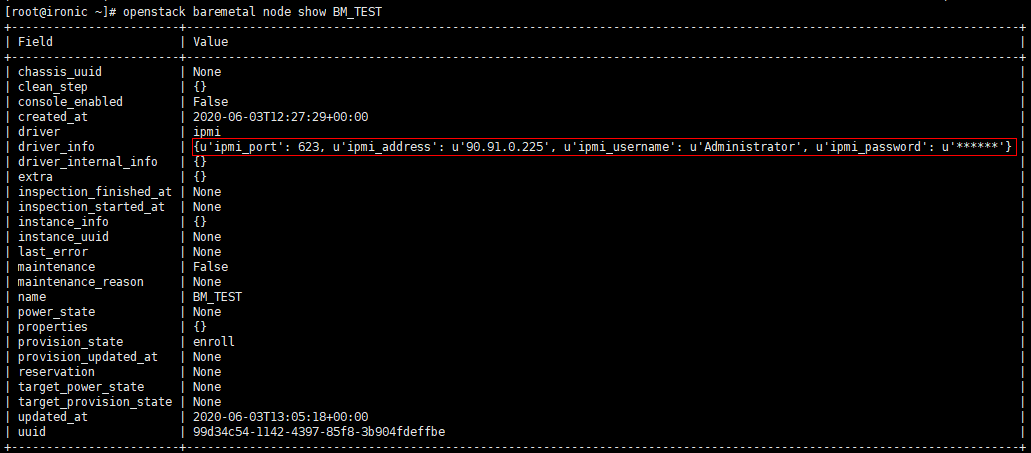

   2. 配置完成后，可查看管理驱动属性信息。

      1	openstack baremetal node show {BM_NAME}



   3. 可通过ipmitool工具验证所填配置正确、网络环境是否正常。

      1	ipmitool -I lanplus -H ${ADDRESS} -U ${USER_NAME} -P ${PASSWORD} -p ${PORT} power status

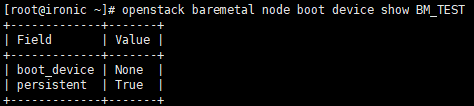

   4. 可通过查看待部署裸金属实例的启动项信息，验证信息是否配置成功。

      1	openstack baremetal node boot device show ${BM_NAME}



6. 在管理节点上部署镜像。
   1. 指定与管理驱动兼容的部署镜像内核kernel与部署镜像临时文件系统ramdisk。

      1	openstack baremetal node set ${BM_NAME} --driver-info deploy_kernel=${deploy_kernel_uuid} --driver-info deploy_ramdisk=${deploy_ramdisk_uuid}





      其中部署镜像为创建、上传用户镜像到Image服务小节3~6中所述镜像，可通过命令openstack image list获取镜像UUID，部署镜像的体系架构应与实际物理服务器相匹配。

   2. 配置完成后，可通过如下命令查看裸机节点的驱动程序信息。

      1	openstack baremetal --os-baremetal-api-version 1.31 node show ${BM_NAME} --fields driver_info



7. 配置管理节点网络信息。
   1. 管理节点若使用neutron网络接口，则需指定provisioning_network与cleaning_network，若使用flat网络接口，则只需指定cleaning_network。供应网络与清理网络可以相同，也可以不同，根据实际情况进行配置。

      1	openstack baremetal node set ${BM_NAME} --driver-info cleaning_network=${cleaning_network_uuid} --driver-info provisioning_network=${provisioning_network_uuid}





      此处所使用的网络为创建Provisioning Network中所创建的网络，cleaning_network与provisioning_network可以相同，可通过命令“openstack network list”获取网络UUID。

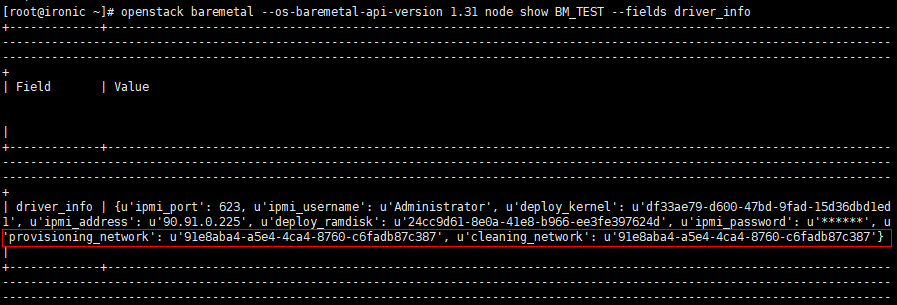

   2. 配置完成后，可通过如下命令查看裸机节点的驱动程序信息。

      1	openstack baremetal --os-baremetal-api-version 1.31 node show ${BM_NAME} --fields driver_info



8. 配置管理节点引导模式。

   1	openstack baremetal node set ${BM_NAME} --property capabilities='boot_mode:uefi'



   • 鲲鹏服务器只支持UEFI引导启动。
   • 若使用CentOS-7-x86_64-GenericCloud-2003镜像部署x86_64服务器，应将命令中的BIOS启动模式参数改为boot_mode:bios。
9. 配置管理端口。

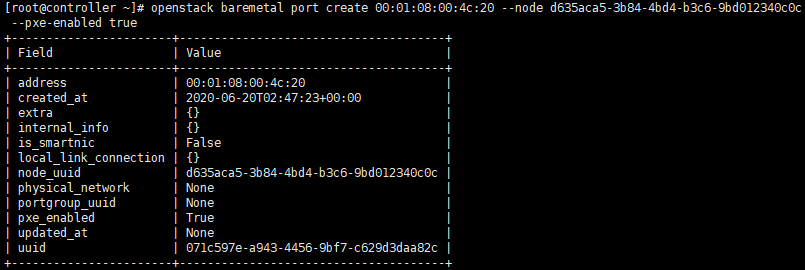

   1. 需要根据裸金属实例服务器网口的MAC地址创建端口，Bare Metal服务将会把MAC地址传递至网络服务，用于网络配置。应确保裸金属实例服务器中应有一个网口开启PXE功能，并已根据网口MAC地址成功创建端口。

      1	openstack baremetal --os-baremetal-api-version 1.31 port create ${MAC_ADDRESS} --node ${BM_UUID} --pxe-enabled true





      应在裸金属实例服务器BIOS中开启网卡的PXE功能，网口的MAC地址可通过BMC等方式获取。

   2. 可通过命令查看端口列表。

      1	openstack baremetal port list

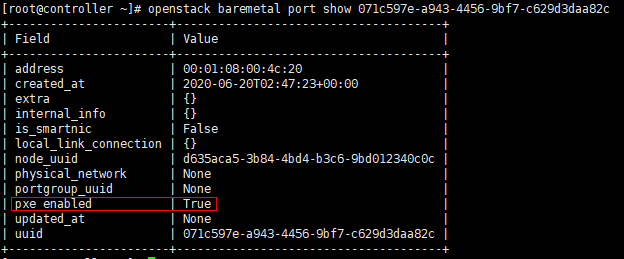

   3. 也可以通过命令查看端口详细信息。

      1	openstack baremetal port show ${port_uuid}

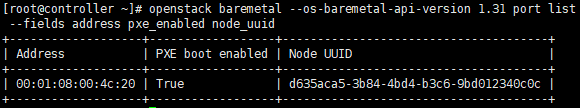

   4. 使用命令查看端口pxe_enabled状态。

      1	openstack baremetal --os-baremetal-api-version 1.31 port list --fields address pxe_enabled node_uuid





      对于每个裸金属实例管理节点，应有一个端口pxe_enabled状态为True。

      若端口pxe_enabled为False，可使用命令启用PXE（Preboot Execution Environment）。

      1	openstack baremetal port set {port_uuid} --pxe-enabled
