查看方法采样分析结果

前提条件

已创建采样分析记录，并完成分析。

操作步骤

1. 在Java性能分析工具界面的“任务/报告列表”区域单击“采样分析”中指定分析任务的名称。

   打开“CPU”页签。

2. 单击“方法采样”页签。
   查看火焰图、反向火焰图和调用树，以“Java方法采样”为例，如图1和图3所示。



   • “图类型”下拉框可以选择：
     • 火焰图：查看对应的火焰图，鼠标悬停在函数块上会显示函数详细信息。

       y轴表示调用栈。每一层一个函数。调用栈越深，火焰就越高，顶部就是正在执行的函数，下方都是它的父函数。x轴表示抽样数。如果一个函数在x轴占据的宽度越宽，就表示它被抽到的次数越多，即执行的时间越长。注意，x轴不代表时间，而是所有的调用栈合并后，按字母顺序排列的。

     • 反向火焰图：以栈顶为起点，逐步回溯至栈底，将调用方法一致的调用栈进行聚合。
     • 调用树：以树形结构显示调用栈的逻辑过程，分析程序中函数的调用关系和比例。
   • “采样数据”下拉框可以选择“Java方法采样”或“Native方法采样”。
   • 单击按钮可上下翻转火焰图，单击按钮复原至火焰图最初展示状态，单击按钮使反向火焰图按函数占比排序，单击按钮使反向火焰图按函数名称排序；单击和图标可一键展开或收缩对应内容；单击按钮可全屏查看。
   • 火焰图和反向火焰图提供搜索框，可搜索需要查找的方法名，在图中以紫色标记并显示其在全部堆栈中所占百分比，可点击“清除搜索”去除紫色标记和搜索结果。

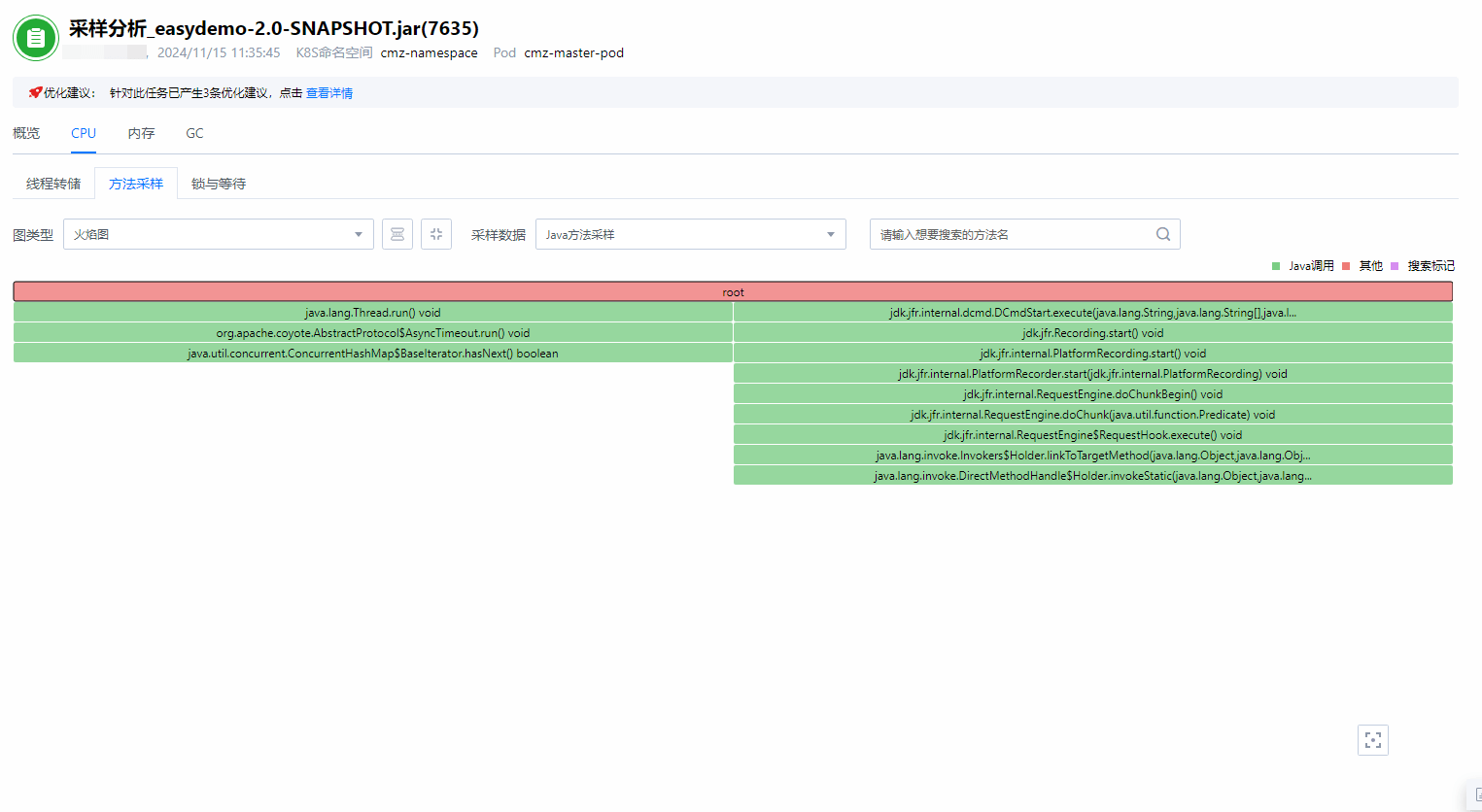

   图1 火焰图

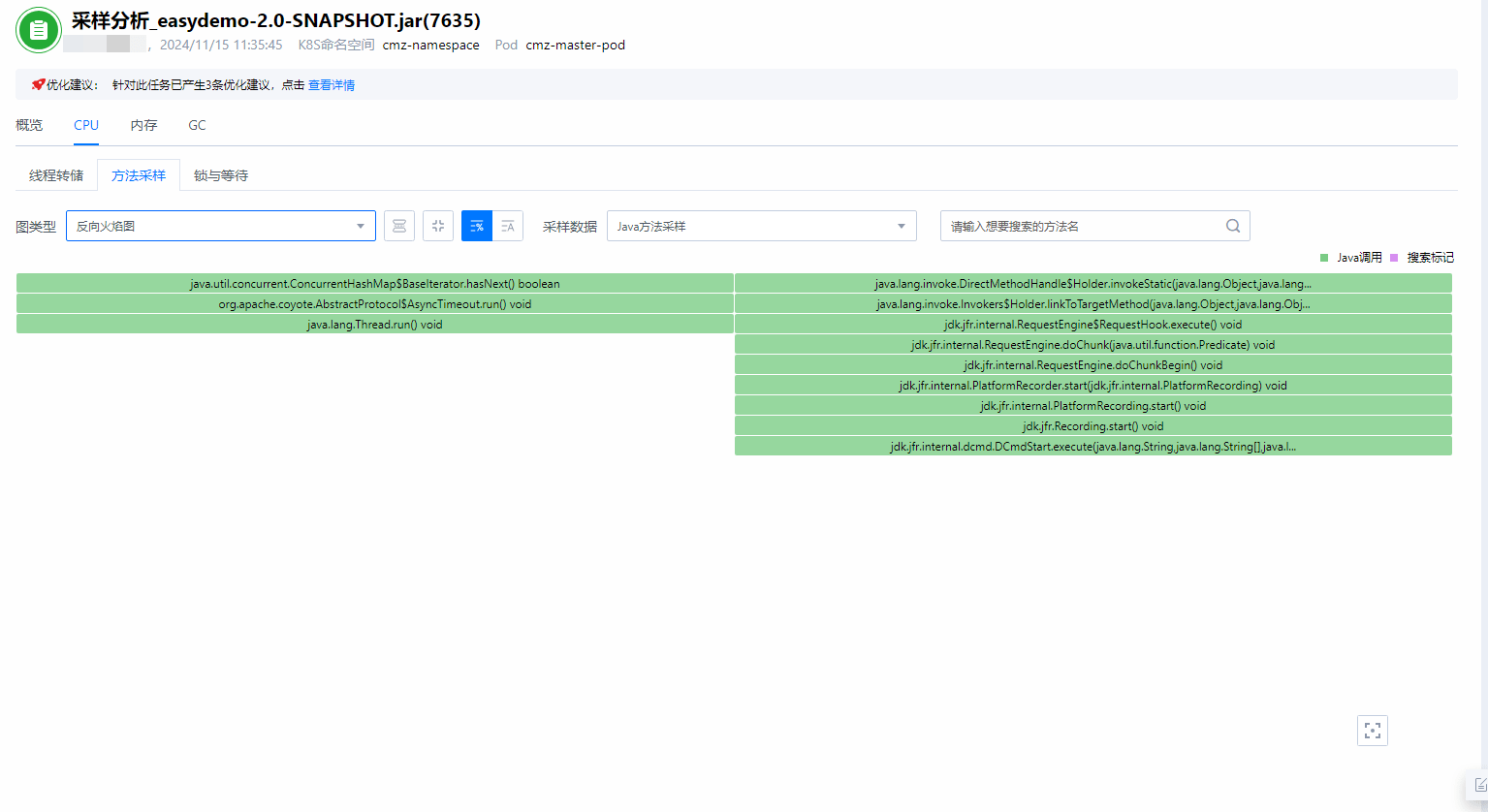

   图2 反向火焰图

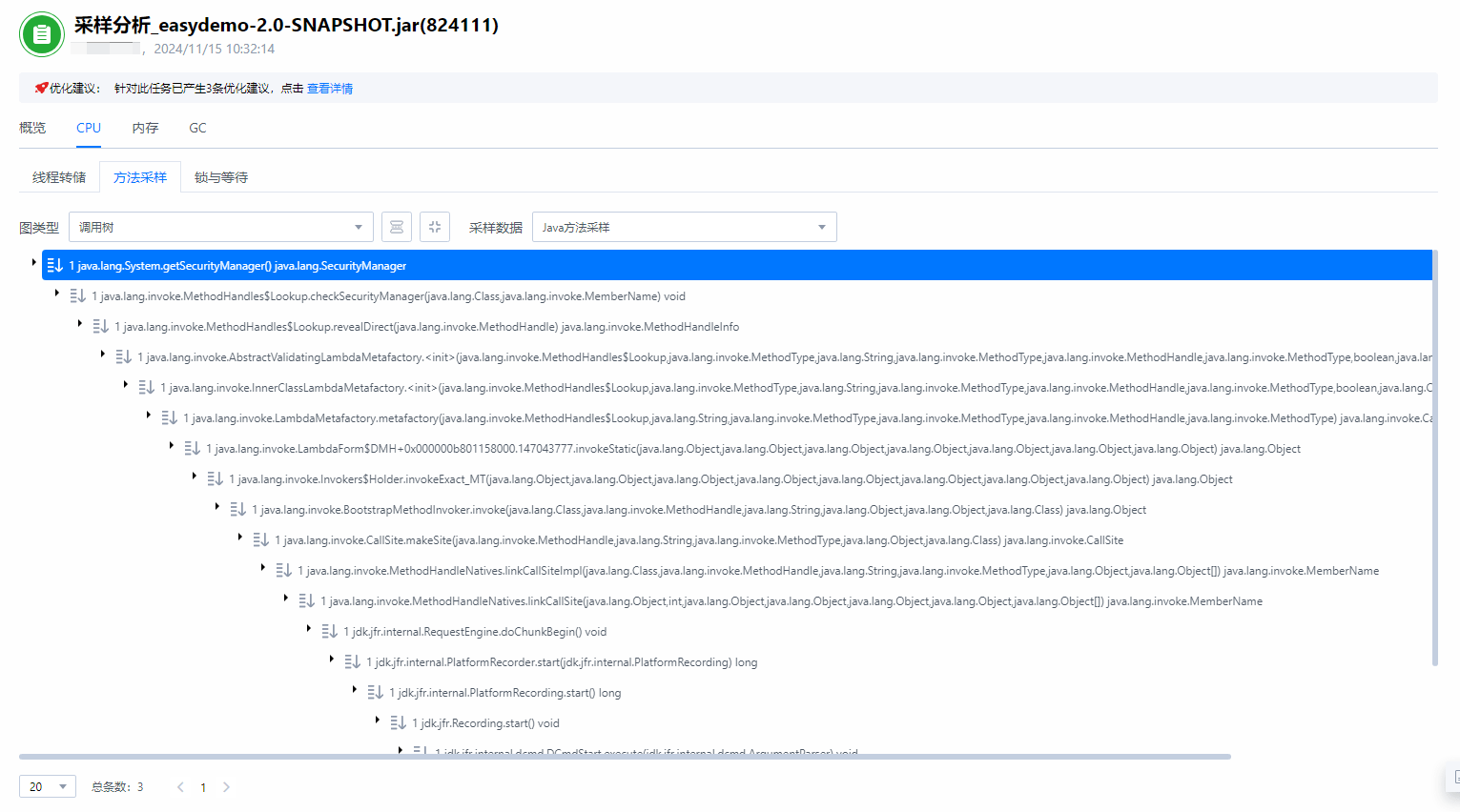

   图3 调用树
