软件迁移评估
前提条件
- 已成功安装鲲鹏DevKit，并已安装应用迁移工具。
- 已安装鲲鹏DevKit插件，并已配置远端服务器。
操作步骤

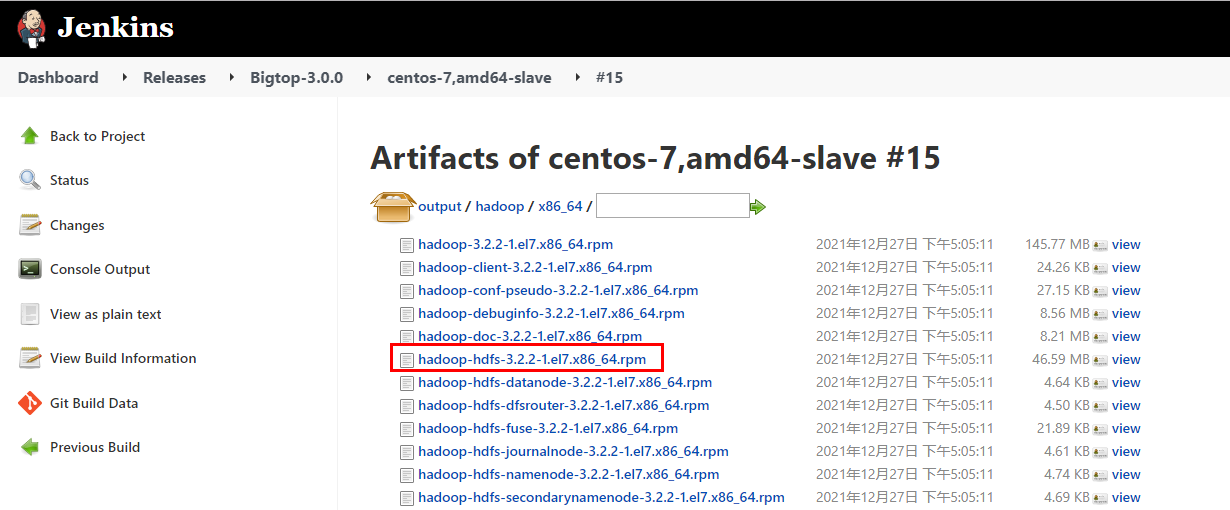

- 从https://ci.bigtop.apache.org/view/Releases/job/Bigtop-3.0.0/DISTRO=centos-7,PLATFORM=amd64-slave/lastSuccessfulBuild/artifact/output/hadoop/x86_64/获取待使用的RPM包，如图1所示。

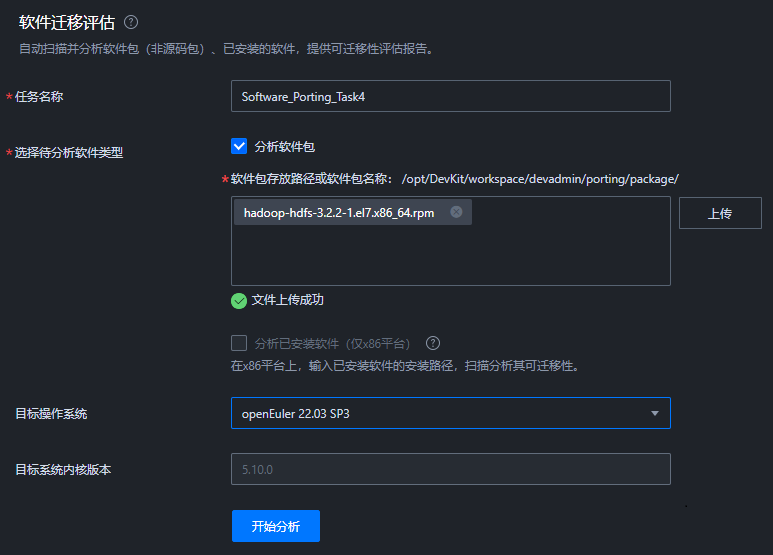

- 打开鲲鹏DevKit插件并登录鲲鹏DevKit工具，在左侧导航栏中里选择“应用迁移 > 软件迁移评估”，勾选“分析软件包”，单击“上传”上传待分析的x86的RPM包，操作系统根据实际情况选择，默认为openEuler22.03，此处单击目标操作系统下拉菜单选择openEuler 22.03 SP3，然后单击“开始分析”。图2 软件迁移评估

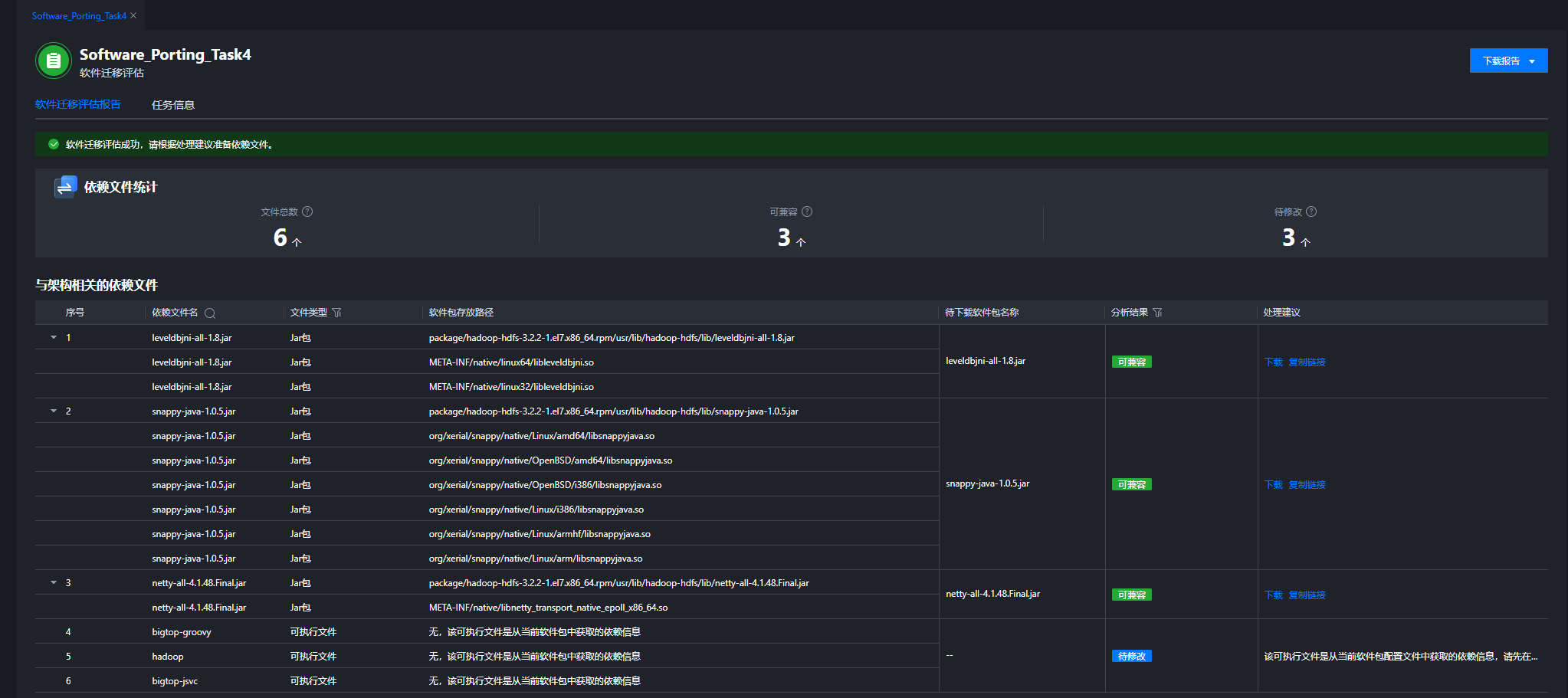

- 分析完成后会在右侧工具列表对应功能下拉列表中生成分析报告，单击对应报告进入详情页或等待分析完成后会自动跳转到报告页面。报告中会显示需要替换的可执行文件、JAR包、so文件以及安装过程中依赖的软件包如图3所示。
本文以分析hadoop-hdfs-3.2.2-1.el7.x86_64.rpm为例，扫描结果包含需要迁移的依赖库文件，具体处理建议如表1所示。如果报告中显示需要替换的jar包鲲鹏maven仓库已存在，则可跳过jar包编译的过程。重构的过程中会自动从鲲鹏maven仓库下载并替换相关jar包。
表1 hadoop-hdfs-3.2.2-1.el7.x86_64.rpm包分析结果 序号
依赖库文件
所在路径
处理建议
1
bigtop-groovy
该可执行文件是从当前分析的软件包中获取的依赖信息。
扫描后软件包不支持鲲鹏平台，需要自行编译后再替换。
2
hadoop
该可执行文件是从当前分析的软件包中获取的依赖信息。
3
bigtop-jsvc
该可执行文件是从当前分析的软件包中获取的依赖信息。
4
snappy-java-1.0.5.jar
/package/hadoop-hdfs-3.2.2-1.el7.x86_64.rpm/usr/lib/hadoop-hdfs/lib/snappy-java-1.0.5.jar
由分析报告中的分析结果可知，这3个jar包兼容鲲鹏平台，可直接单击右边“下载”下载。
4
leveldbjni-all-1.8.jar
/package/hadoop-hdfs-3.2.2-1.el7.x86_64.rpm/usr/lib/hadoop-hdfs/lib/leveldbjni-all-1.8.jar
5
netty-all-4.1.48.Final.jar
/package/hadoop-hdfs-3.2.2-1.el7.x86_64.rpm/usr/lib/hadoop-hdfs/lib/netty-all-4.1.48.Final.jar
- 获取需要替换的对应的二进制文件。
分析扫描报告，当前版本RPM包需要替换的jar包有3个：snappy-java-1.0.5.jar、leveldbjni-all-1.8.jar、netty-all-4.1.48.Final.jar。这3个jar包鲲鹏maven仓库已存在，不用编译。只需关注可执行文件和so文件。
表1中可执行文件可通过编译Hadoop组件获取，编译过程可参考：Hadoop 3.1.1 移植指南（CentOS 7.6&openEuler 20.03）
