示例7：OpenMP模式的region信息分析

简介

本示例主要通过对OMP应用，通过鲲鹏DevKit系统性能分析工具的HPC应用分析下的OpenMP模式，让用户清晰的了解到应用在各个时间段的调用栈信息及PMU事件信息。

环境准备

请确认服务器上的CPU是否为Kunpeng 920，操作系统内核为4.19及以上或patched openEuler 4.14内核及以上。
请确认服务器上GCC版本是否为7.3.0及以上。
请确认服务器上是否已安装鲲鹏DevKit系统性能分析工具。
请从Github下载代码样例memory_bound.c、utils.h，执行以下命令赋予所有用户可读、可写和可执行权限。
```
chmod 777 memory_bound.c utils.h
```

精细化分析

代码样例准备。
编译memory_bound.c，并赋予可执行文件所有用户可读、可写和可执行权限。
```
gcc memory_bound.c -O3 -o memory_bound -fopenmp -lm  && chmod 777 memory_bound
```

创建HPC应用分析任务，并启动分析。

表1 任务配置参数说明
参数	说明
分析对象	应用
应用路径	输入程序所在的绝对路径，例如本示例将代码样例放在服务器“/opt/testdemo/memory_bound”路径下。
分析类型	HPC应用分析
采集模式	OpenMP模式；本示例主要是对OMP的应用进行分析。
分析模式	精细化分析
采样时长	60秒
统计更多调用栈信息	开启

查看分析结果。

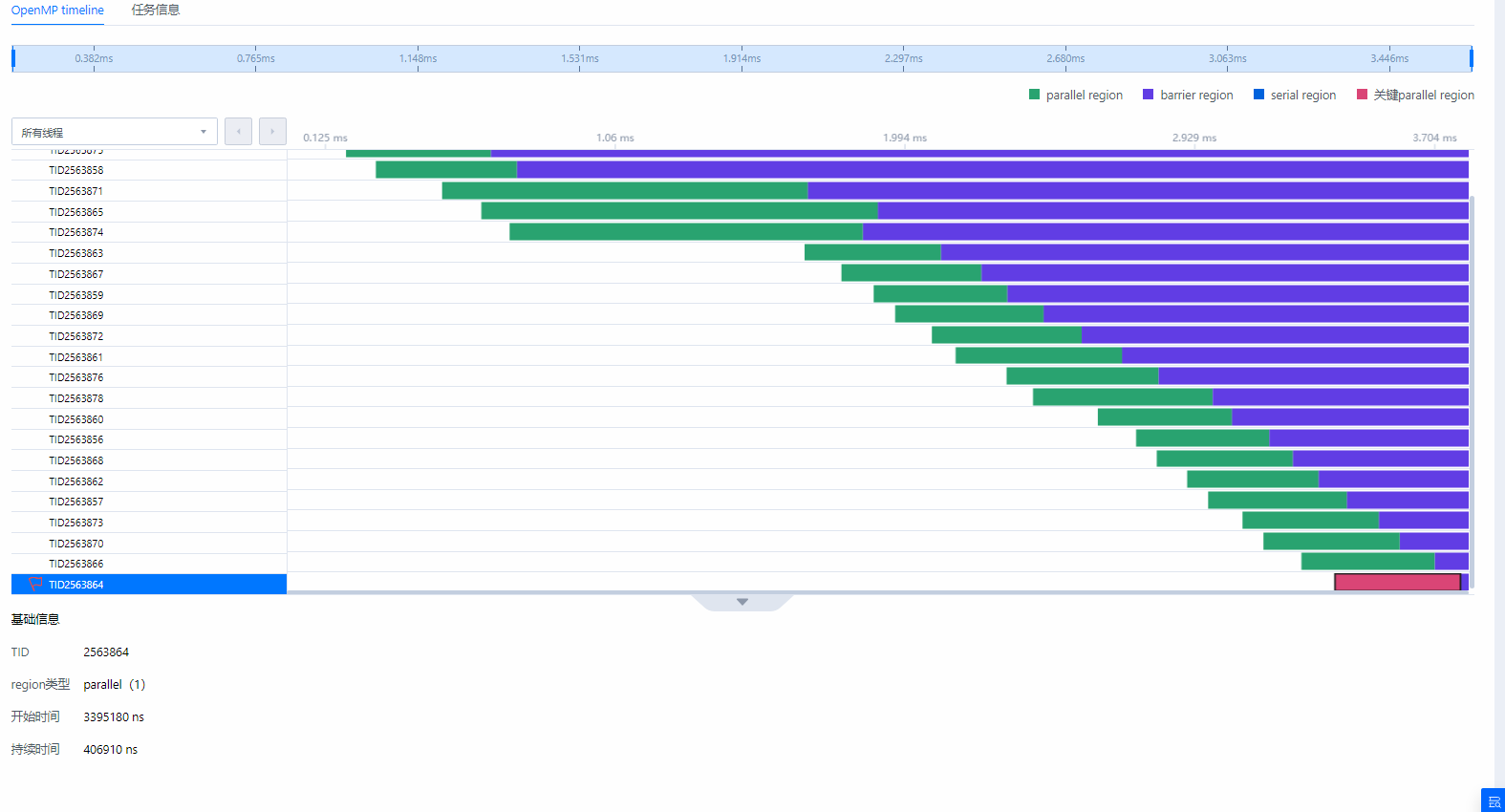

图1 OpenMP精细化分析 OpenMP timeline

如图1所示 OpenMP timeline会展示当前应用所占用的线程，标记关键线程，可拖动上方时间轴查看对应时间区间数据展示，也可通过下拉框筛选关键线程。

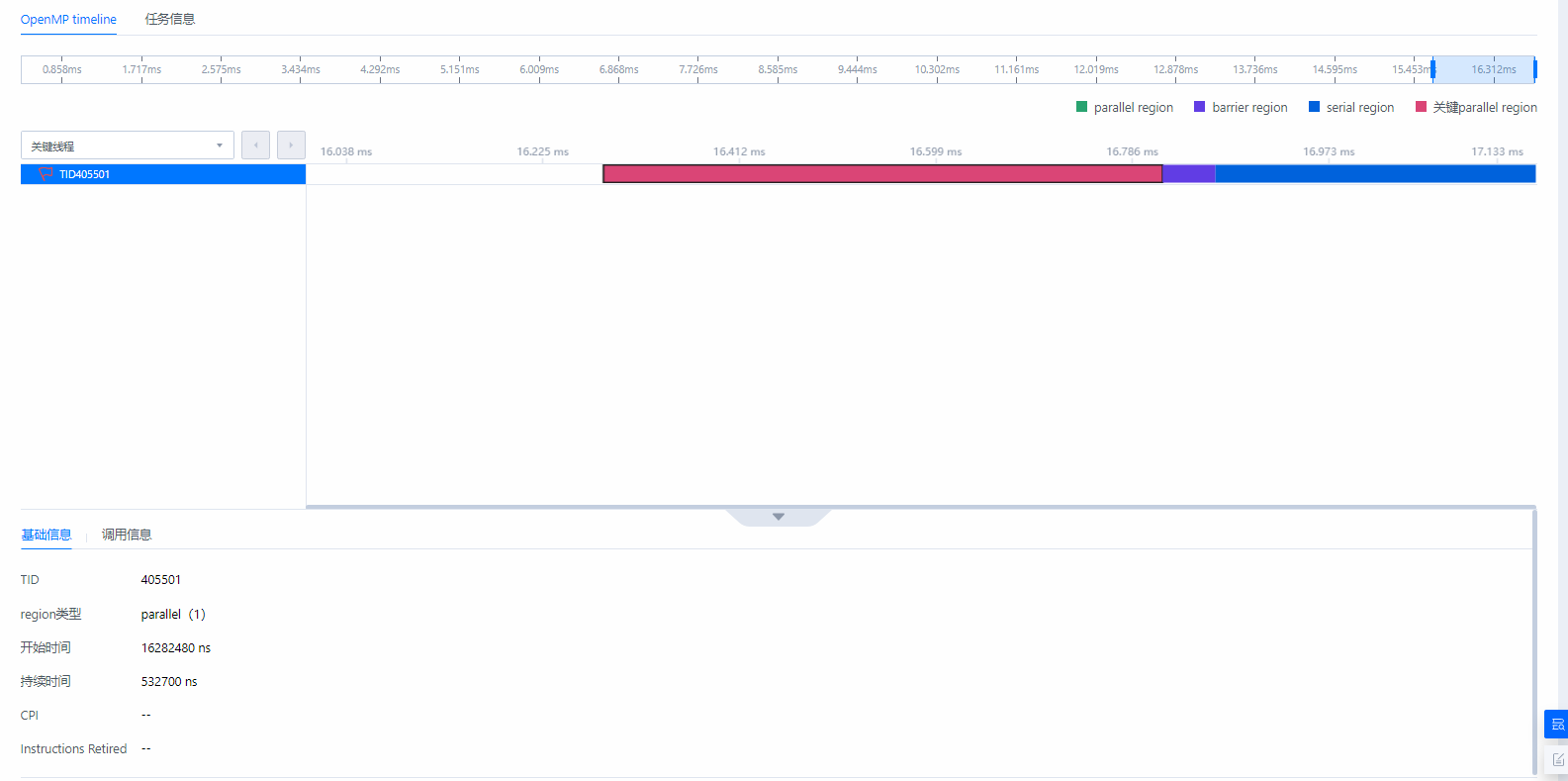

图2 选择线程的region

如图2选择不同的region色块可以看到当前线程，在一段时间内的PMU事件信息，包括调用栈信息，以及Top-Down数据信息。

统计分析

代码样例准备。
编译memory_bound.c，并赋予可执行文件所有用户可读、可写和可执行权限。
```
gcc memory_bound.c -O3 -o memory_bound -fopenmp -lm  && chmod 777 memory_bound
```

创建HPC应用分析任务并启动分析。

表2 任务配置参数说明
参数	说明
分析对象	应用
应用路径	输入程序所在的绝对路径，例如本示例将代码样例放在服务器“/opt/testdemo/memory_bound”路径下。
分析类型	HPC应用分析
采集模式	OpenMP模式；本示例主要是对OMP的应用进行分析。
分析模式	统计分析
采样模式	Detail模式
采样时长	60秒
其他参数	默认

查看分析结果。

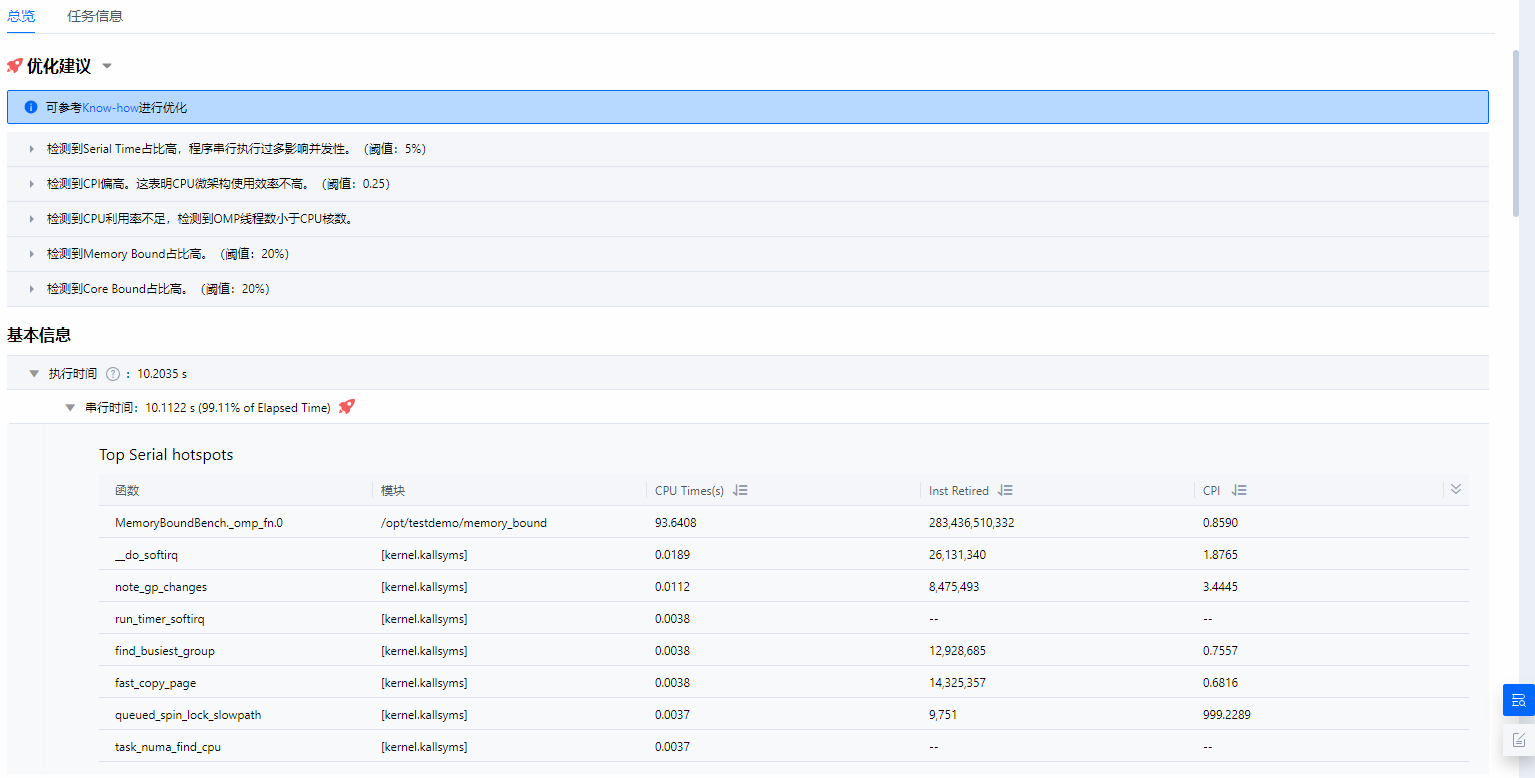

图3 HPC应用分析结果总览

如图3所示 “总览” 页签上方会展示相关的优化建议以及程序的执行时间，CPU使用率，CPU cycles/Retired instruction的比值（CPI）执行的指令数(Instruction Retired)。OpenMP Team的使用率等。

Hotstpots区域会展示出应用中热点函数调用CPU相关情况。分组方式认为“function”选项，还可选“module”、“parallel-region”、“barrier-to-barrier-segment”。

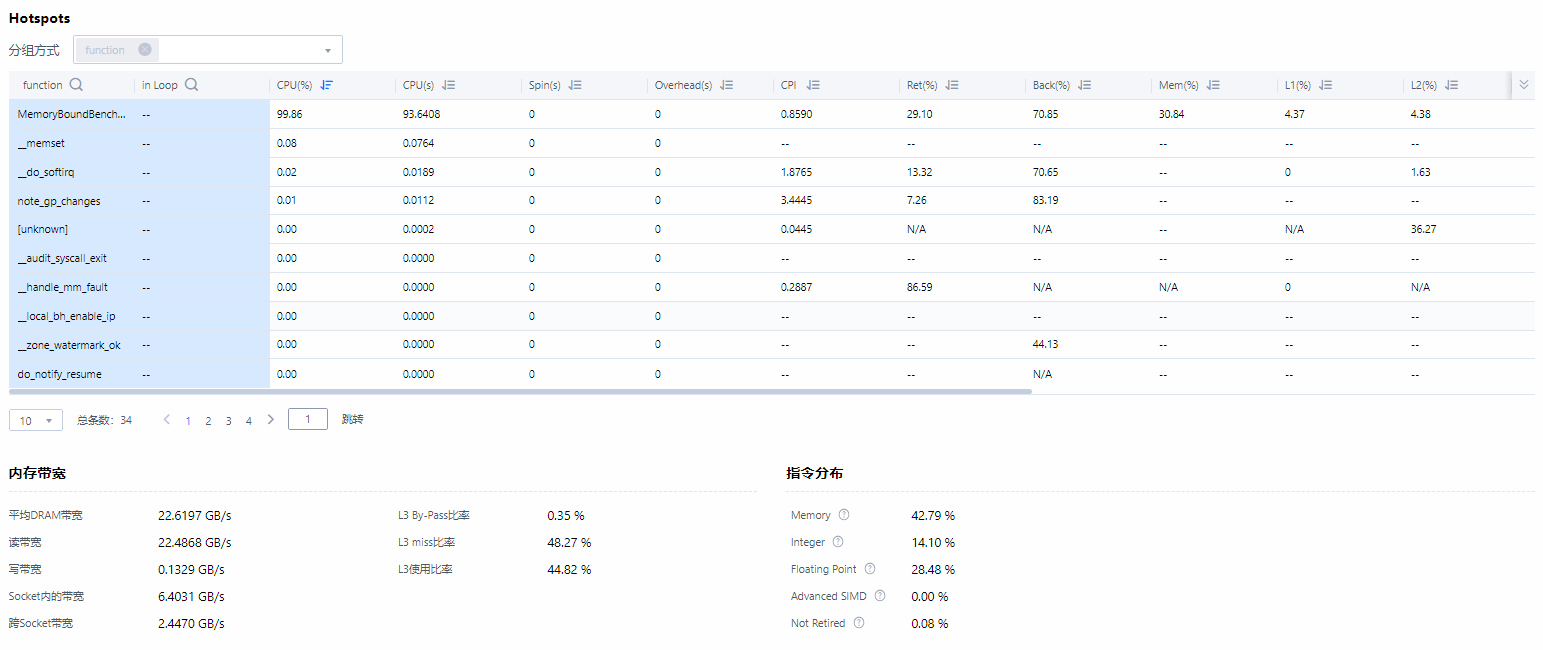

图4 内存带宽+ HPC Top-Down

如图4所示，内存带宽区域展示当前应用程序调用带宽的相关信息，并展示相关的指令分布（鼠标悬停于参数旁边的问号上可查看详细信息）。HPC Top-Down 会展示Top-Down事件名称及事件比例。

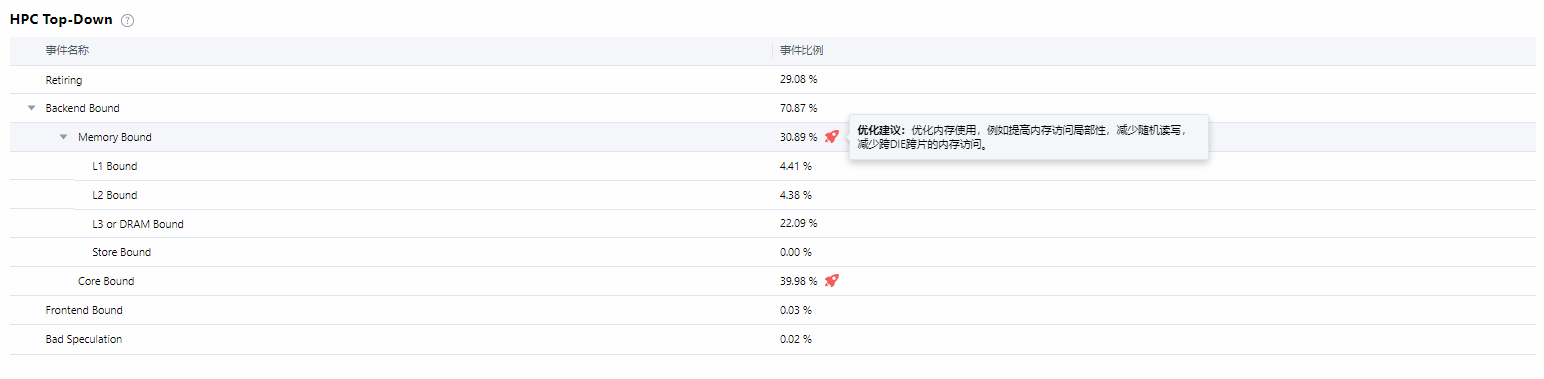

图5 查看优化建议

鼠标悬停在上可以给出具体的优化建议。

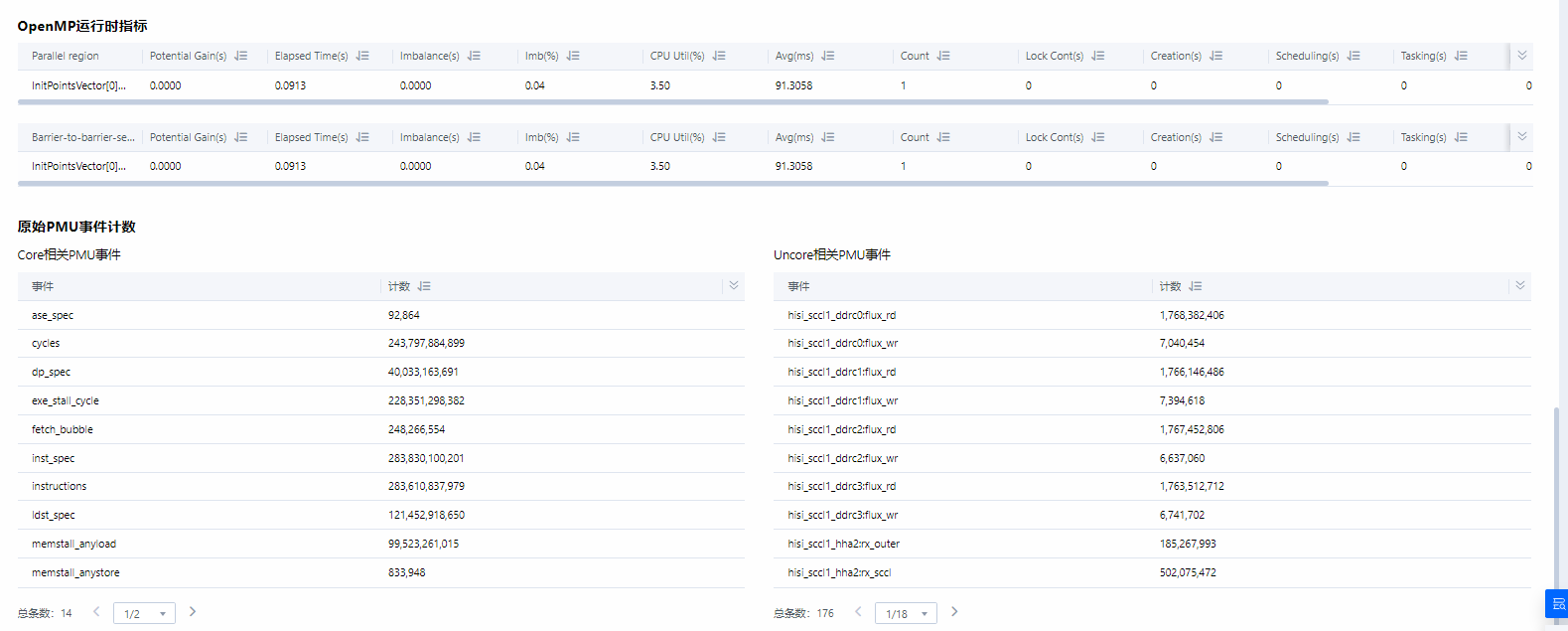

图6 OpenMP运行指标+PMU事件

如图6所示OpenMP运行时指标会展示当前OMP应用运行时的相关数据，并行区域（Parallel region），特殊的独立运行区段（Barrier-to-barrier segment），运行在并行区的时间（Elapsed Time(s)）等。PMU事件计数会展示出对当前相关PMU事件及数量。
