环境组网
环境组网

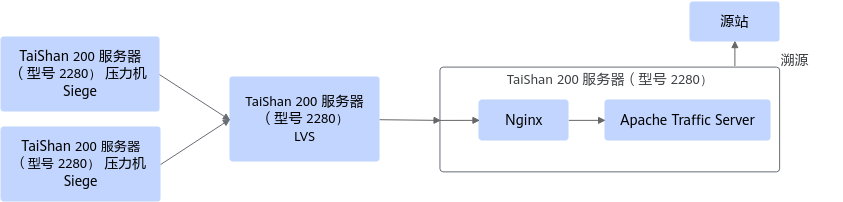

如图1所示的环境组网图。
2台TaiShan 200服务器作为本次部署的压力机,对整个部署方案进行压力测试。
1台TaiShan 200服务器搭建LVS作为负载均衡节点。
1台TaiShan 200服务器搭建Nginx和ATS作为缓存节点。
1台TaiShan 200服务器搭建Nginx作为源站,存储测试需要的测试文件。
测试时,压力机通过测试工具Siege向LVS发送请求,LVS将请求负载给后面缓存节点的Nginx,Nginx将请求代理给ATS,ATS判断请求所需文件是否在本地,不在本地,则访问源站获取相应文件,并将文件存储在缓存节点的磁盘中。
![](/doc_center/source/zh/kunpengcdns/ecosystemEnable/dpmg/public_sys-resources/note_3.0-zh-cn.png)
下文使用的IP地址在组网中的规划如下所示,在操作过程中读者需使用实际环境的IP地址。
- 一台client压力机IP地址:192.168.100.152
- 一台部署LVS机IP地址:192.168.100.224 配置虚拟IP地址(VIP):192.168.100.225
- 一台部署Nginx和ATS(缓存节点)机IP地址:192.168.100.206
- 一台部署源站节点Nginx机IP地址:192.168.100.216
父主题: 环境要求
