DilateBorder

使用蒙版进行图像膨胀，原理同Dilate3x3。

其中最大值的有效计算仅针对蒙版图像中的非0元素。

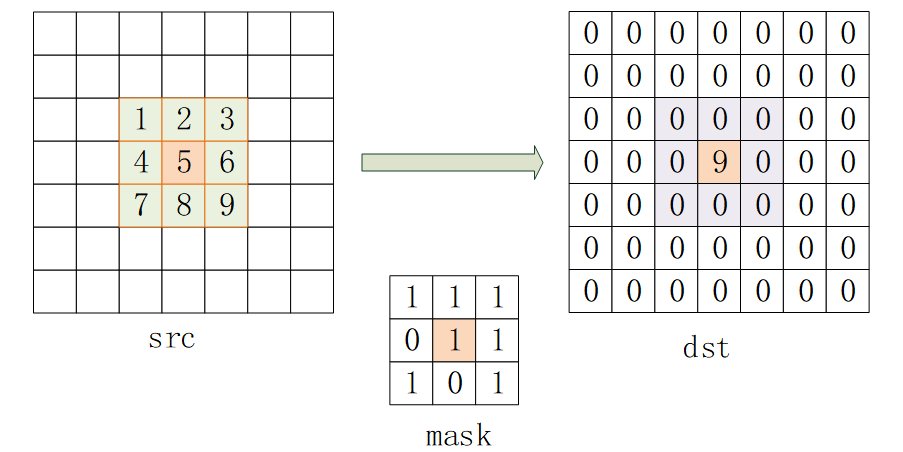

以下为接口输入输出图示：

此类函数支持的边界方式说明可参照枚举类型中HmppiBorderType的说明。

同时支持混合填充方式：如HMPP_BORDERREPL | HMPP_BORDERINMEM_TOP，表示上边界以HMPP_BORDERINMEM方式填充，其余边界以HMPP_BORDERREPL方式填充。

该函数调用流程如下：

调用对应类型Init初始化HmppiMorphPolicy结构体，否则主函数无法调用成功。
调用主函数。
主函数执行后，调用Release释放HmppiMorphPolicy函数所包含内存，否则将产生内存泄漏。

函数接口声明如下：

初始化操作：
HmppResult HMPPI_MorphInit(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppDataType dataType, int32_t numChannels, HmppiMorphPolicy **policy);

HmppResult HMPPI_DilateInit(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppDataType dataType, int32_t numChannels, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_1u_C1R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_8u_C1R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_16u_C1R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_16s_C1R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_32f_C1R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_8u_C3R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_32f_C3R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_8u_C4R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);

HmppResult HMPPI_MorphologyBorderInit_32f_C4R(HmppiSize roiSize, const uint8_t *mask, HmppiSize maskSize, HmppiMorphPolicy **policy);
主函数操作：
HmppResult HMPPI_DilateBorder_1u_C1R(const uint8_t *src, int32_t srcStep, int32_t srcBitOffset, uint8_t *dst, int32_t dstStep, int32_t dstBitOffset, HmppiSize roiSize, HmppiBorderType borderType, uint8_t borderValue, const HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateBorder_8u_C1R(const uint8_t *src, int32_t srcStep, uint8_t *dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, uint8_t borderValue, const HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateBorder_16u_C1R(const uint16_t *src, int32_t srcStep, uint16_t *dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, uint16_t borderValue, const HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateBorder_16s_C1R(const int16_t *src, int32_t srcStep, int16_t *dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, int16_t borderValue, const HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateBorder_32f_C1R(const float *src, int32_t srcStep, float *dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, float borderValue, const HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateBorder_8u_C3R(const uint8_t* src, int32_t srcStep, uint8_t* dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, const uint8_t borderValue[3], const HmppiMorphPolicy* policy);

HmppResult HMPPI_DilateBorder_32f_C3R(const float *src, int32_t srcStep, float *dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, const float borderValue[3], const HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateBorder_8u_C4R(const uint8_t* src, int32_t srcStep, uint8_t* dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, const uint8_t borderValue[4], const HmppiMorphPolicy* policy);

HmppResult HMPPI_DilateBorder_32f_C4R(const float *src, int32_t srcStep, float *dst, int32_t dstStep, HmppiSize roiSize, HmppiBorderType borderType, const float borderValue[4], const HmppiMorphPolicy *policy);
释放内存操作：
HmppResult HMPPI_MorphRelease(HmppiMorphPolicy *policy);

HmppResult HMPPI_DilateRelease(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_1u_C1R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_8u_C1R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_16u_C1R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_16s_C1R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_32f_C1R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_8u_C3R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_32f_C3R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_8u_C4R(HmppiMorphPolicy *policy);

HmppResult HMPPI_MorphologyBorderRelease_32f_C4R(HmppiMorphPolicy *policy);

参数

参数名	描述	取值范围	输入/输出
mask	指向蒙版的指针。	非空	输入
maskSize	蒙版图像的大小（以像素为单位）。	maskSize.width∈(0, INT_MAX]，maskSize.height∈(0, INT_MAX]	输入
dataType	源图像的数据类型（目标图像同源图像）。	枚举，数据类型。支持HMPP8U、HMPP16U、HMPP16S和HMPP32F。	输入
numChannels	源图像的通道数（目标图像同源图像）。	仅支持1、3和4通道	输入
src	指向源图像的指针。	非空	输入
srcStep	源图像中连续行的起点之间的距离（以字节为单位）。	非负整数，且为src数据类型的字节整倍数	输入
srcBitOffset	从源图像的第一个字节开始的偏移量（以bit为单位）。	(0, INT_MAX]，且与roiSize.width的和需大于等于srcStep * 8	输入
dst	指向目的向量的指针。	非空	输出
dstStep	目标图像中连续行的起点之间的距离（以字节为单位）。	非负整数，且为dst数据类型的字节整倍数	输入
dstBitOffset	从目标图像的第一个字节开始的偏移量（以bit为单位）。	(0, INT_MAX]，且与roiSize.width的和需大于等于dstStep * 8	输入
roiSize	源和目标图像感兴趣区域的大小（以像素为单位）。	roiSize.width∈(0, INT_MAX]，roiSize.height∈(0, INT_MAX]	输入
borderType	边界填充类型。	枚举，边界填充类型。 HMPP_BORDER_DEFAULT：边框设置为HMPP_BORDER_CONST，其borderValue= MIN_VALUE。 HMPP_BORDER_REPL：边框从边缘像素复制而来。 HMPP_BORDER_IN_MEM：边框是从内存中的源图像像素获得的。 HMPP_BORDER_CONST：所有边框像素的值都设置为常数。 HMPP_BORDER_MIRROR：边框像素从源图像边界像素镜像而来。还支持混合边框。	输入
borderValue	常量值，分配给常量边框HMPP_BORDER_CONST的像素。	数据类型范围内的值	输入
policy （init函数中）	指向内存存储HmppiMorphPolicy的指针的指针。	非空	输出
policy（主函数中和release函数中）	指向HmppiMorphPolicy结构体的指针。	非空	输入

返回值

成功：返回HMPP_STS_NO_ERR。
失败：返回错误码。

错误码

错误码	描述
HMPP_STS_NULL_PTR_ERR	任何指定的指针为空。
HMPP_STS_SIZE_ERR	roiSize或者maskSize的字段为零或负值。
HMPP_STS_NOT_SUPPORTED_MODE_ERR	初始化不支持的数据类型。
HMPP_STS_NUMCHANNELS_ERR	初始化不支持的通道数。
HMPP_STS_STEP_ERR	srcStep、dstStep、srcBitOffset或者dstBitOffset中存在零或负值。或srcBitOffset、dstBitOffset不能满足roiSize字段的关系。
HMPP_STS_MALLOC_FAILED	Init函数中进行算法模型所需内存申请失败。
HMPP_STS_NOT_EVEN_STEP_ERR	srcStep或者dstStep不为其图像所属数据类型的字节长度的整倍数。
HMPP_STS_ROI_ERR	源或者目标图像的宽和高比roiSize的字段小。
HMPP_STS_BORDER_ERR	不支持的边界填充类型。

src不能和dst是同一数组，或内存重叠，否则可能导致结果错误。
当使用HMPP_BORDER_IN_MEM边界填充模式时，需保证入参的源图像有足够的额外数据以供计算使用，调用主函数时将src偏移最少offset长度，否则甚至可能产生崩溃等情况。offset需满足：
$\text{[math]}$

其中T为源图像数据类型。

1u_C1R类型接口不支持HMPP_BORDER_MIRROR模式，否则将返回HMPP_STS_BORDER_ERR错误。

示例

#define SRC_BUFFER_SIZE_T 96
#define DST_BUFFER_SIZE_T 64
#define MASK_BUFFER_SIZE_T 12
void DilateBorderExample()
{
    HmppiSize roiSize = { 4, 4 };
    const int16_t src[SRC_BUFFER_SIZE_T] = {
        11, 12, 13, 14, 15, 16, 17, 18, 12, 19, 13, 15,
        21, 22, 23, 24, 25, 26, 27, 28, 22, 29, 23, 25,
        31, 32, 33, 34, 35, 36, 37, 38, 32, 39, 33, 35,
        41, 42, 43, 44, 45, 46, 47, 48, 42, 49, 43, 45,
        51, 52, 53, 54, 55, 56, 57, 58, 52, 59, 53, 55,
        61, 62, 63, 64, 65, 66, 67, 68, 62, 69, 63, 65,
        71, 72, 73, 74, 75, 76, 77, 78, 72, 79, 73, 75,
        81, 82, 83, 84, 85, 86, 87, 88, 82, 89, 83, 85
    };

    int16_t dst[DST_BUFFER_SIZE_T] = { 0 };
    HmppiSize maskSize = { 4, 3 };
    uint8_t mask[MASK_BUFFER_SIZE_T] = {
        1, 0, 2, 3,
        5, 1, 1, 0,
        0, 2, 0, 6,
    };

    const int32_t srcWidth = 12;
    const int32_t dstWidth = 8;
    int32_t srcStep = srcWidth * sizeof(int16_t);
    int32_t dstStep = dstWidth * sizeof(int16_t);
    HmppDataType dataType = HMPP16S;
    int32_t numChannels = 1;
    HmppiBorderType borderType = HMPPI_BORDER_REPL;
    int16_t borderValue = 100;
    HmppiMorphPolicy *policy = NULL;
    HmppResult result;

    result = HMPPI_DilateInit(roiSize, mask, maskSize, dataType, numChannels, &policy);
    printf("HMPPI_DilateInit result = %d\n", result);
    if (result != HMPP_STS_NO_ERR) {
        return;
    }
    result = HMPPI_DilateBorder_16s_C1R(src, srcStep, dst, dstStep, roiSize, borderType, borderValue, policy);
    printf("HMPPI_DilateBorder_16s_C1R result = %d\n", result);
    (void)HMPPI_MorphRelease(policy);
    policy = NULL;
    if (result != HMPP_STS_NO_ERR) {
        return;
    }

    printf("result = %d \ndst = ", result);
    if (result != HMPP_STS_NO_ERR) {
        printf("result error: %d\n", result);
    }

    for (int32_t i = 0; i < DST_BUFFER_SIZE_T; ++i) {
        if (i % dstWidth == 0) {
            printf("\n");
        }
        printf("%3d ", dst[i]);
    }
    printf("\n");
}

int main(void)
{
    DilateBorderExample();
    return 0;
}

运行结果：

HMPPI_DilateInit result = 0
HMPPI_DilateBorder_16s_C1R result = 0
result = 0
dst =
 23  24  24  24   0   0   0   0
 33  34  34  34   0   0   0   0
 43  44  44  44   0   0   0   0
 43  44  44  44   0   0   0   0
  0   0   0   0   0   0   0   0
  0   0   0   0   0   0   0   0
  0   0   0   0   0   0   0   0
  0   0   0   0   0   0   0   0
