安全内存规格说明

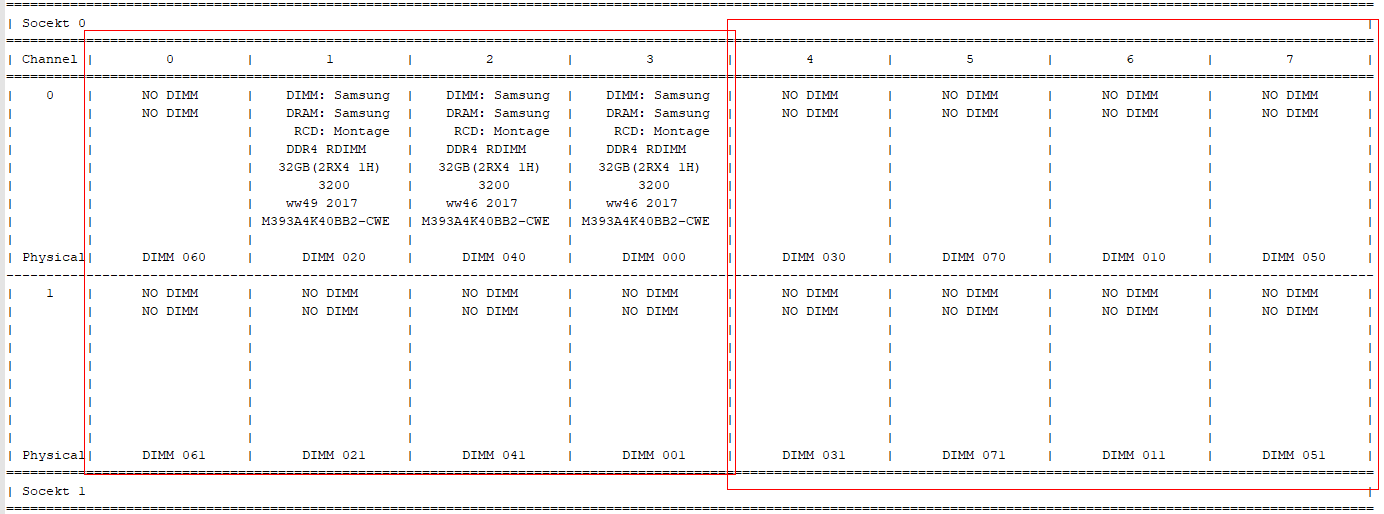

图1显示了CPU0的内存卡槽使用情况。TaiShan服务器具有两个CPU，即图中Socket 0和未在图中显示的Socket 1。一个CPU拥有2个Totem Die，如图中红框标注。

其中每个Die可以插入4个通道共8条内存，默认情况下，Die内内存交织开启，Die间内存交织关闭。如需开启Die间内存交织功能，请到BIOS中手动开启。如果开启Die间交织，两个Die使用的内存通道、内存大小需保持一致。

当前版本安全内存选择具有如下约束。

1. 安全内存应小于总物理内存大小，需要预留部分内存给到普通REE侧（BIOS、操作系统应用内存）。
2. 安全内存应小于一个MSD（Memory Space Decoder）窗口大小。
3. 启用3路、6路内存交织，BIOS会申请3段同偏移大小安全内存，安全内存应小于MSD窗口1/3。
4. 鉴于Socket间交织性能影响，安全内存只能在单个CPU内存空间内分配。

不同内存插法具有不同的MSD窗口，以一个Die内举例，单条内存大小为32G，映射关系如表1所示。

在存在多个MSD窗口时，系统优先从小的MSD窗口尝试分配安全内存，无法分配时再从下一个MSD窗口分配。应尽可能避免3路、6路内存交织（存在一定内存浪费），推荐2，4，8路内存插法。
