搭建步骤

CA应用需要REE侧patch才能实现与TEE侧的TA应用通信，REE侧patch与TEE OS固件包存在版本配套关系，请参考表1。本文以openEuler 20.03 LTS SP1 和最新的TEE OS 1.3.0为例介绍REE侧patch的编译、部署。

表1 TEE OS和REE patch版本配套关系
TEE OS hpm固件版本	itrustee_tzdriver配套代码分支（标签）	itrustee_client配套代码分支（标签）	libboundscheck配套代码分支
1.1.0	v1.0.0（tag点）	v1.0.0（tag点）	master
1.2.0	v1.2.0（tag点）	v1.2.0（tag点）	master
1.3.0	master	master	master

itrustee_tzdriver和itrustee_client代码仓的master分支始终表示最新版本，历史版本以标签的方式标识。

TrustZone License安装

如果服务器iBMC中“许可证管理”已经显示“SEC特性”已处于开启状态，可跳过本章节；否则请参考以下步骤完成TrustZone许可证导入使能“SEC特性”。

请联系华为一线业务负责人申请TrustZone许可证。获取许可证后，请参考以下步骤完成服务器许可证安装。

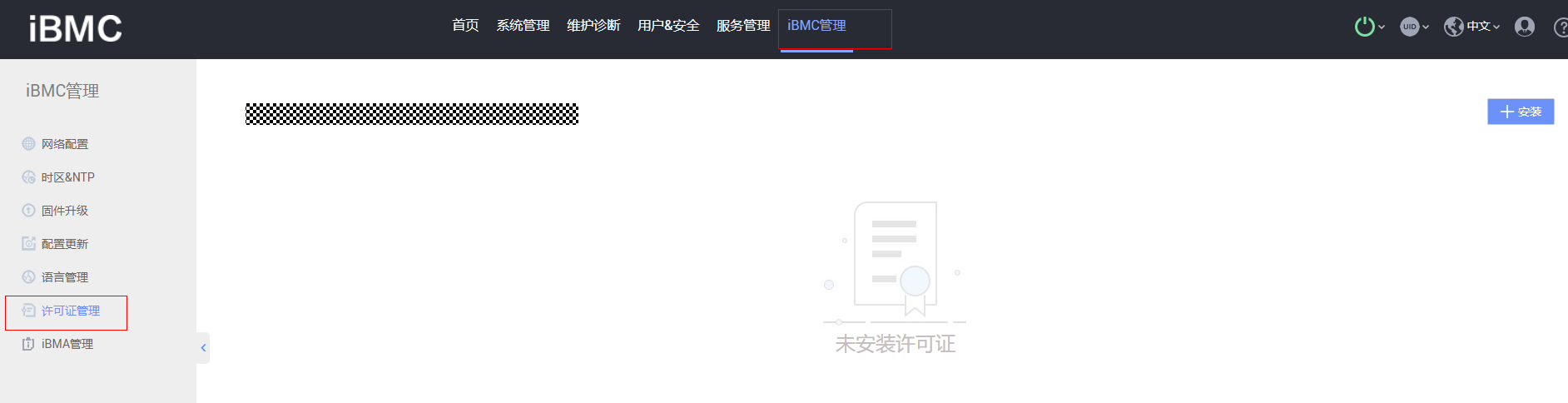

登录iBMC，依次单击“iBMC管理->许可证管理”。
单击“安装”，上传申请的TrustZone许可证。

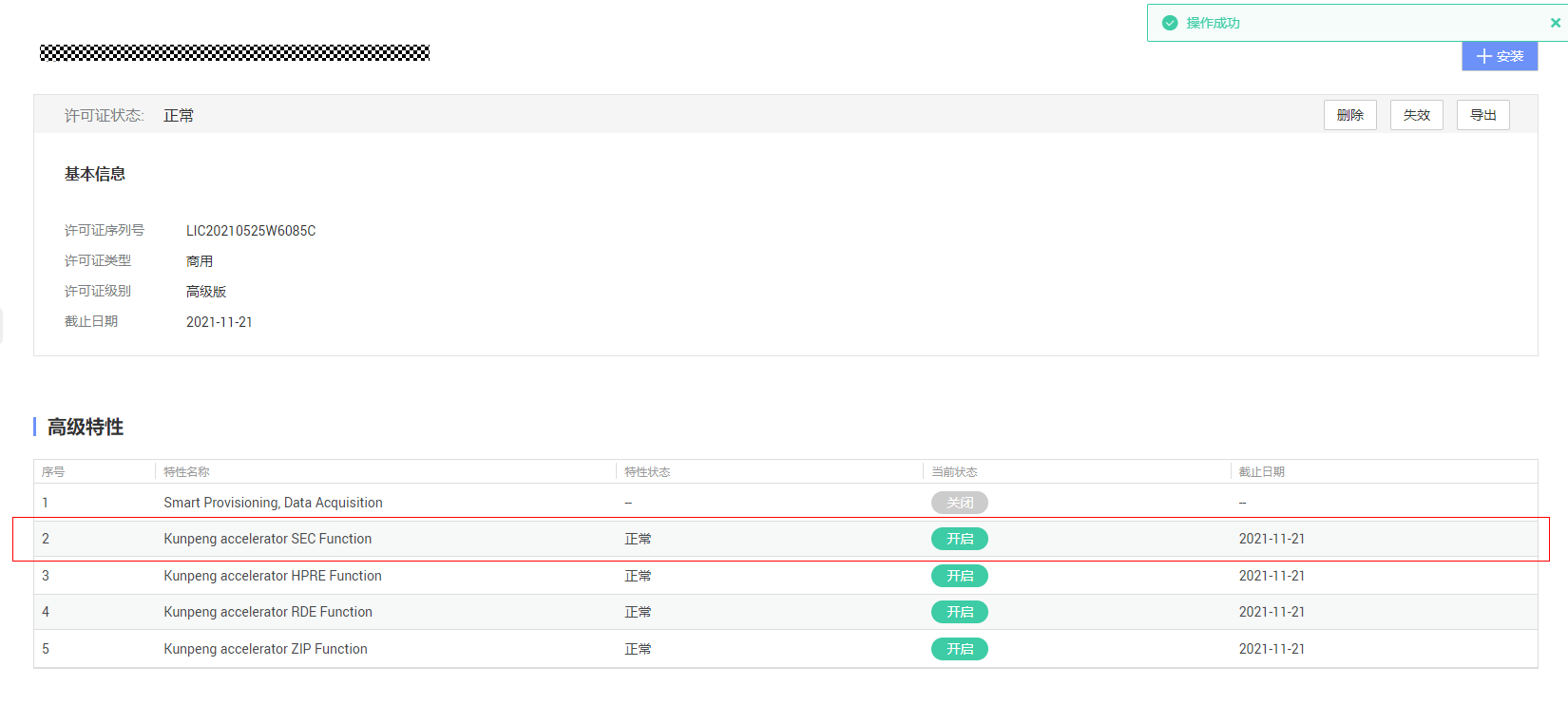

安装完毕后，iBMC显示“SEC特性”处于开启状态。

BIOS设置

重启服务器，进入BIOS打开TrustZone特性开关，并配置TEE侧安全内存大小。

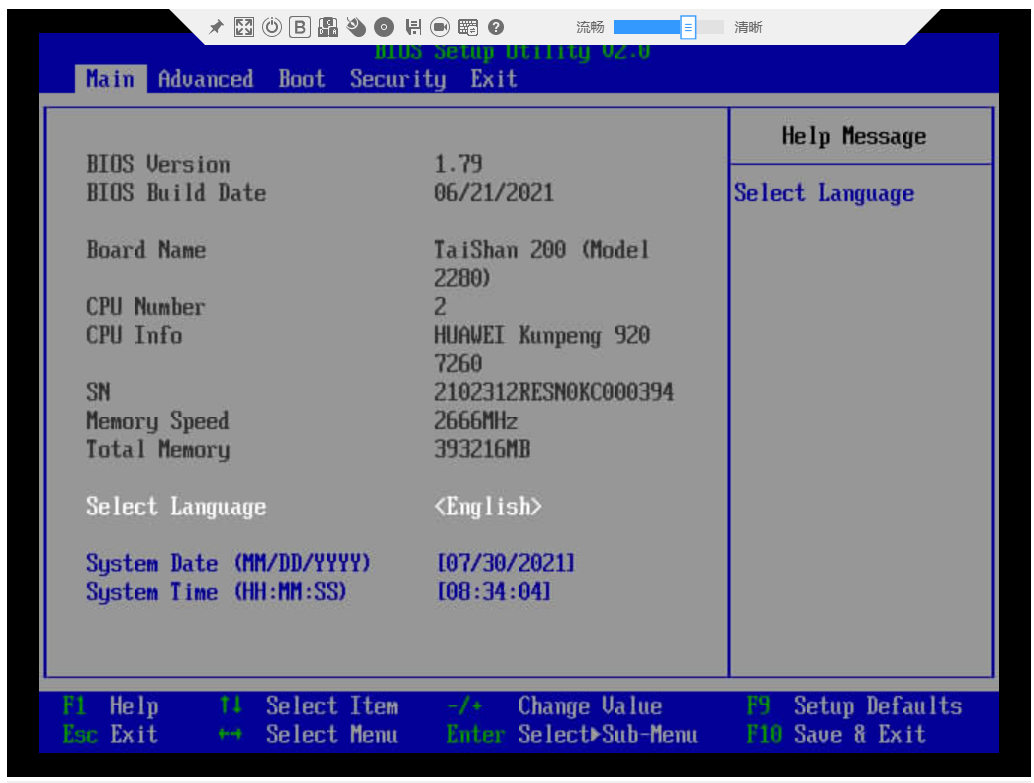

重启服务器，进入BIOS。

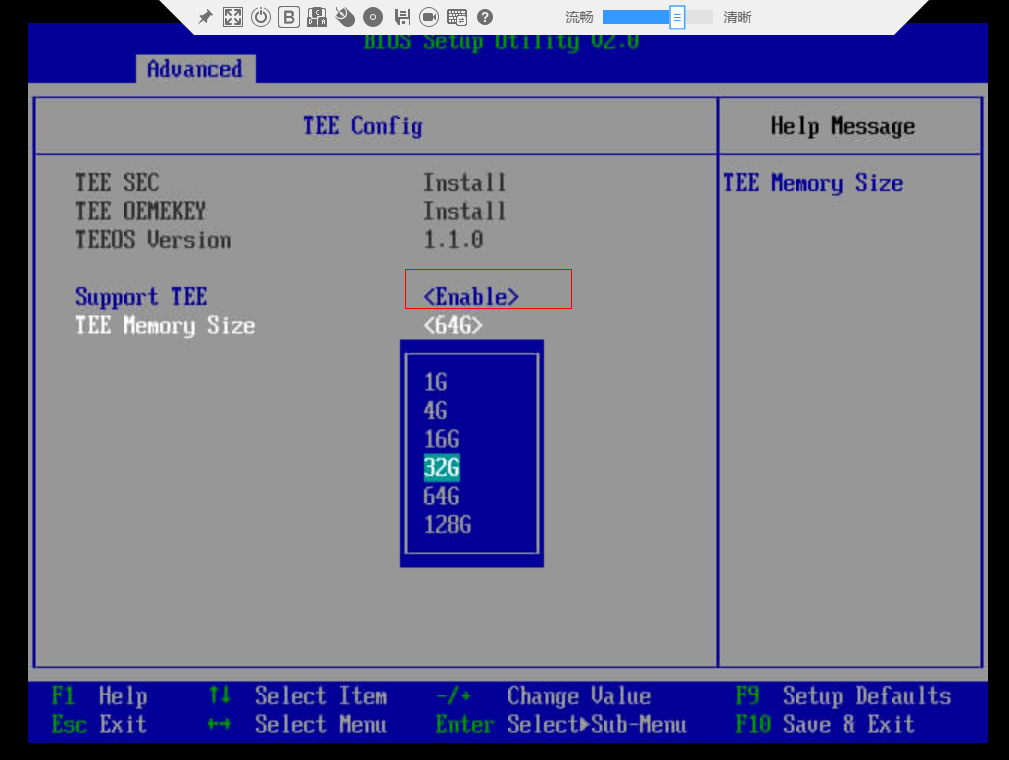

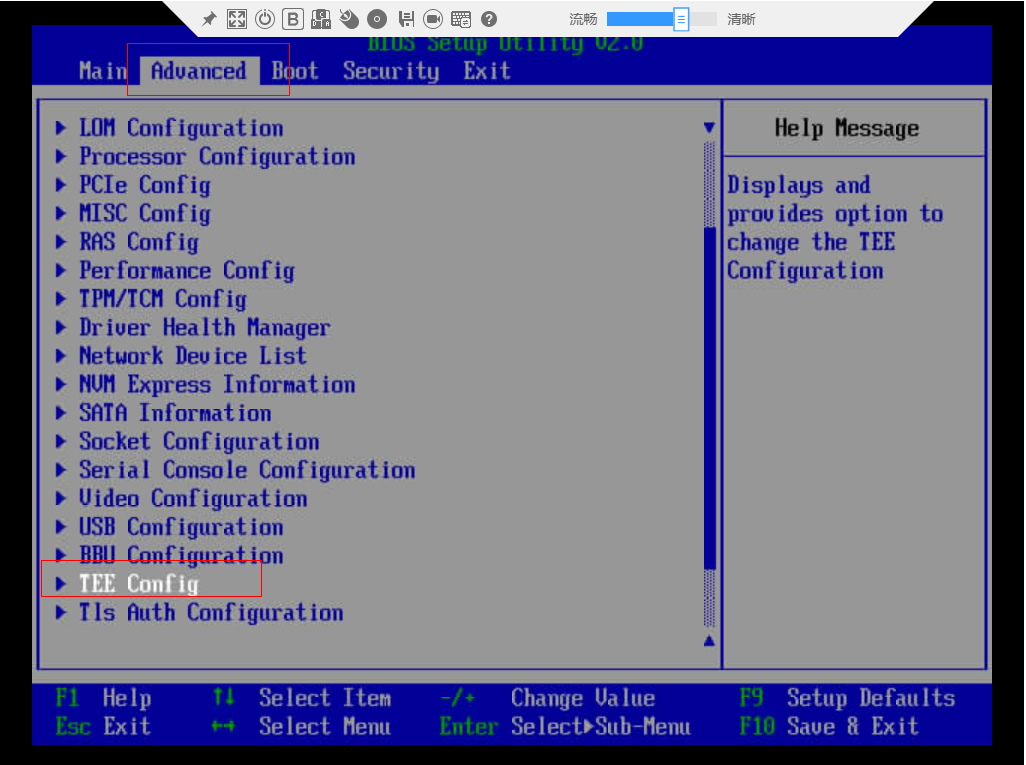

依次单击“Advanced->TEE Config”。
打开TEE开关，根据需要配置TEE侧安全内存大小。
- 安全内存大小选取不合理，可能会导致BIOS启动TEE OS失败，服务器无法使能TrustZone功能。
- 安全内存大小选取请参考安全内存规格说明章节。
保存BIOS配置，重启服务器，进入REE侧普通系统。

获取iTrustee patch包

获取itrustee_client源码。
下载地址：https://gitee.com/openeuler/itrustee_client

代码分支：master
获取itrustee_tzdriver源码。
下载地址：https://gitee.com/openeuler/itrustee_tzdriver

代码分支：master
获取libboundscheck源码。
下载地址：https://gitee.com/openeuler/libboundscheck

代码分支：master

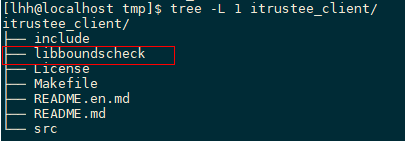

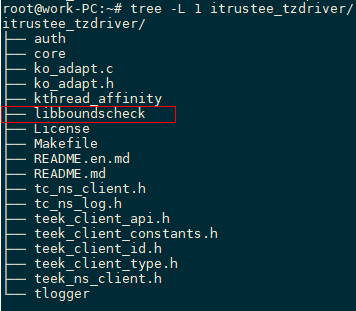

将下载、解压缩后libboundscheck源码分别放置在“itrustee_client/”目录和“itrustee_tzdriver/”目录下，并修改文件夹名称为libboundscheck，层级目录如下所示。
安装编译依赖。
1

yum install openssl-devel zlib-devel
若使用其他操作系统，须将YUM改为对应的包管理工具，同时由于不同包管理工具对软件命名的差异，依赖名字也要进行相应的修改。例如，Ubuntu操作系统通过apt-get命令安装依赖：
```
apt-get -y install zlib1g-dev libssl-dev
```
编译itrustee_tzdriver。
1

cd itrustee_tzdriver && make

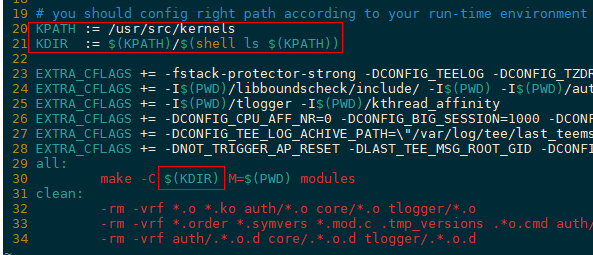

1. 编译tzdriver.ko内核模块依赖内核头文件，itrustee_tzdriver/Makefile指定了内核头文件路径：

  客户需要根据实际情况，将KDIR修改为实际使用的内核头文件路径。请注意，编译使用的内核头文件版本必须与tzdriver.ko最终运行环境的内核版本保持一致，否则可能会出现因内核版本差异导致tzdriver.ko加载失败的情况。可使用uname -r指令查看当前运行环境的内核版本。

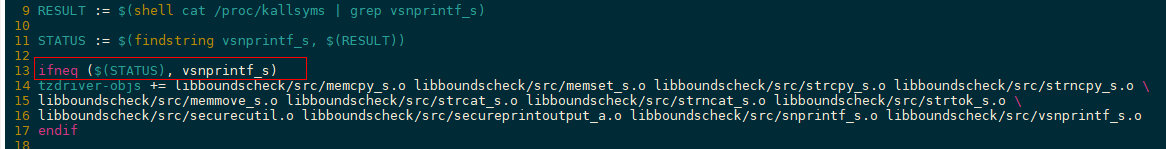

1. tzdriver.ko运行依赖安全函数符号，itrustee_tzdriver/Makefile中根据当前内核情况决定tzdriver.ko编译是否自包含安全函数符号。不同的REE OS，tzdriver编译过程可能会有差异。

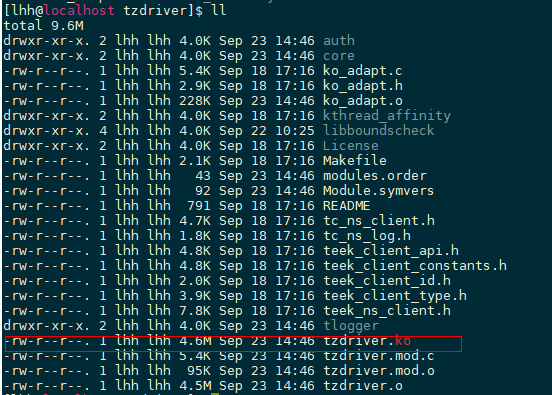

  编译完成后，会生成tzdriver.ko内核模块。
编译itrustee_client。
1

cd itrustee_client && make

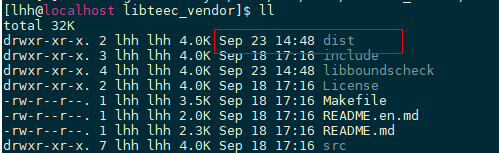

编译完成后，会生成dist目录，存放生成的可执行二进制和动态库。

部署itrustee_client。


             cp -rf dist/*.so /usr/lib64 && ldconfig
cp -rf dist/teecd /usr/bin
cp -rf dist/tlogcat /usr/bin

libboundscheck.so和libteec.so为patch驱动依赖库，需放在“/usr/lib64”目录。针对一些默认不带“/usr/lib64”目录的操作系统，需要新建“/usr/lib64”目录，并加入到系统动态库默认搜索路径中。
tlogcat提供REE侧查看TEE侧日志输出的能力，teecd为REE侧用户态守护进程，tlogcat、teecd需要放在“/usr/bin”目录。

部署SEC驱动

获取TEE OS固件包并上传至服务器。
华为企业网网站下载地址：BoostKit-teeos_1.3.1.SPC1.zip
解压固件包，并确认解压后文件中包含SEC驱动kunpeng_sec_drv.sec。
```
unzip BoostKit-teeos_1.3.1.SPC1.zip
```

部署SEC驱动文件。

mkdir -p /var/itrustee/tee_dynamic_drv/crypto/
cp kunpeng_sec_drv.sec /var/itrustee/tee_dynamic_drv/crypto/

自TEE OS 1.3.0 版本起，SEC驱动需独立加载。低版本TEE OS可忽略“部署SEC驱动”步骤。
SEC驱动部署路径由itrustee_client的Makefile文件中的DYNAMIC_CRYPTO_DRV_DIR宏指定，如果需要更换部署路径，需重新编译itrustee_client。

加载REE侧驱动

加载tzdriver.ko内核模块。


             cd itrustee_tzdriver/
insmod tzdriver.ko && lsmod | grep tzdriver

加载teecd守护进程。
1 2

/usr/bin/teecd & ps aux | grep teecd
teecd必须以绝对路径运行，即“/usr/bin/teecd”。“&”符号表示后台执行。
查看TEE侧日志输出，确认REE侧已具备与TEE侧通信能力。
1

tlogcat
查看当前TEE OS具体版本信息。
```
tlogcat -v
```

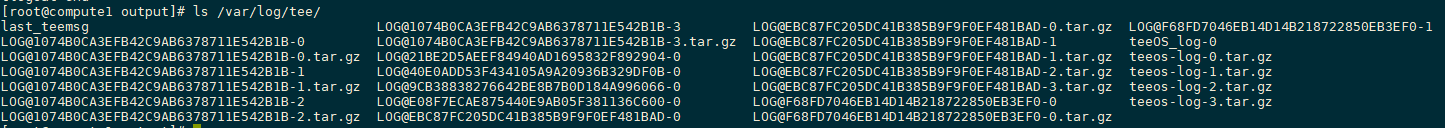

查看TEE日志存储路径为/var/log/tee
```
tlogcat -f
```
- tlogcat需要tzdriver.ko内核模块加载后才能正确执行。
- 上述tlogcat -v的截图信息为最新TEE OS版本信息，实际查看结果可能有差异。如有需要，可通过表2获取最新TEE OS固件包，并参考固件升级完成固件升级。
