搭建步骤
CA应用需要REE侧patch才能实现与TEE侧的TA应用通信,REE侧patch与TEE OS固件包存在版本配套关系,请参考表1。本文以openEuler 20.03 LTS-SP1 和最新的TEE OS 1.3.0为例介绍REE侧patch的编译、部署。
TEE OS hpm固件版本 |
itrustee_tzdriver配套代码分支 |
itrustee_client配套代码分支 |
libboundscheck配套代码分支 |
---|---|---|---|
1.1.0 |
itrustee_tzdriver-1.0 |
itrustee_client-1.0 |
master |
>=1.2.0 |
master |
master |
master |
TrustZone License安装
如果服务器iBMC中“许可证管理”已经显示“SEC特性”已处于开启状态,可跳过本章节;否则请参考以下步骤完成TrustZone许可证导入使能“SEC特性”。
请联系华为一线业务负责人申请TrustZone许可证。获取许可证后,请参考以下步骤完成服务器许可证安装。

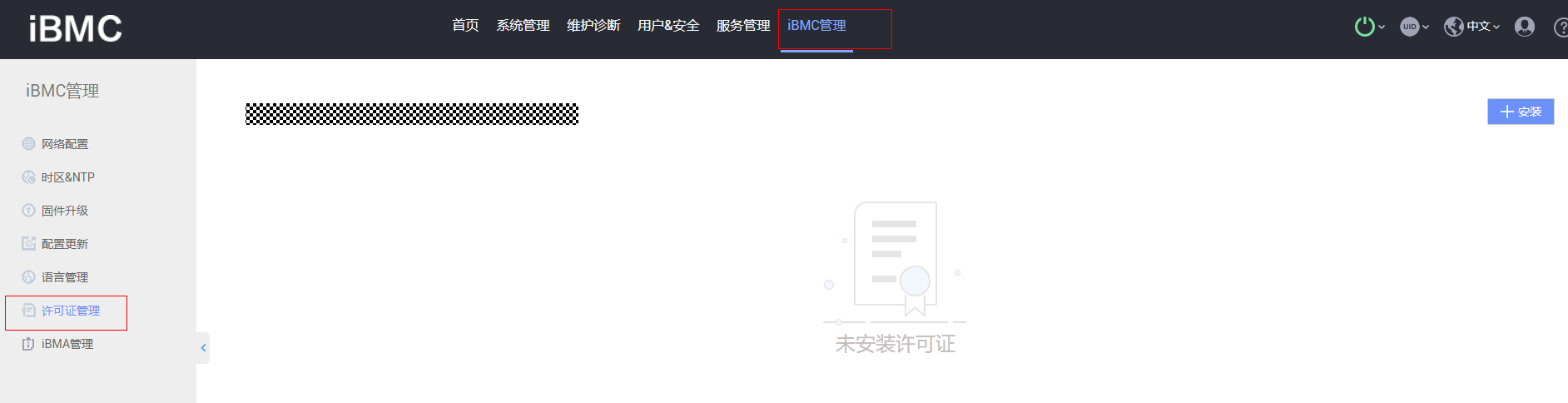

- 登录iBMC,依次单击 。
- 单击“安装”,上传申请的TrustZone许可证。
安装完毕后,iBMC显示“SEC特性”处于开启状态。
BIOS设置
重启服务器,进入BIOS打开TrustZone特性开关,并配置TEE侧安全内存大小。
- 重启服务器,进入BIOS。

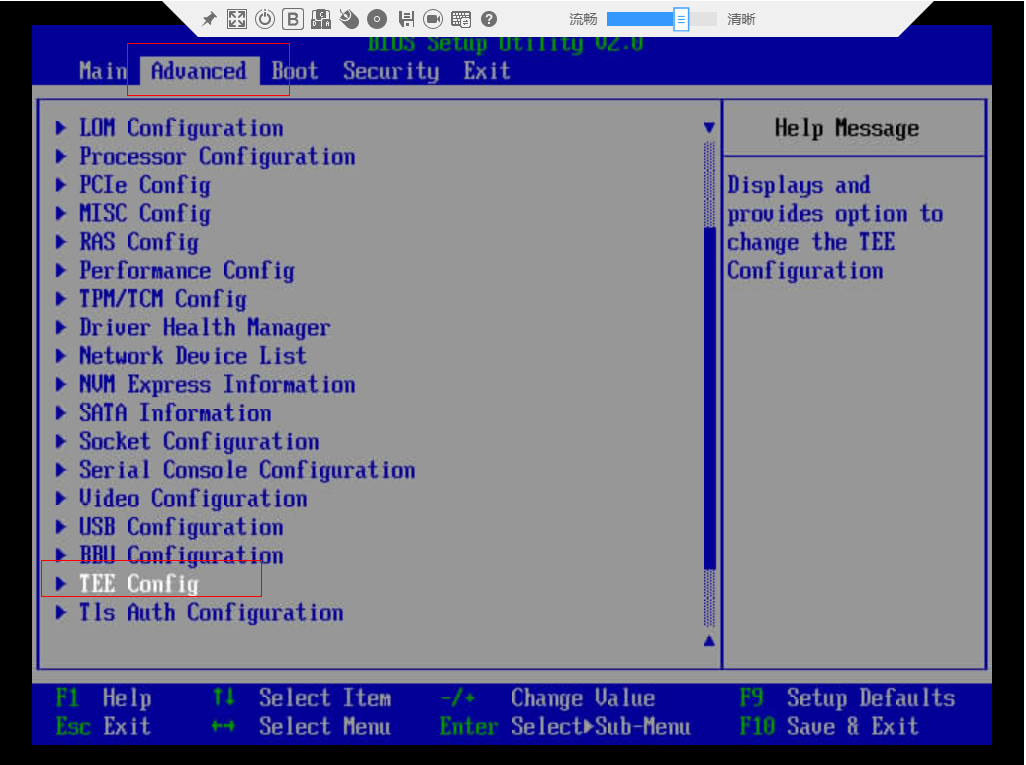

- 依次单击 。

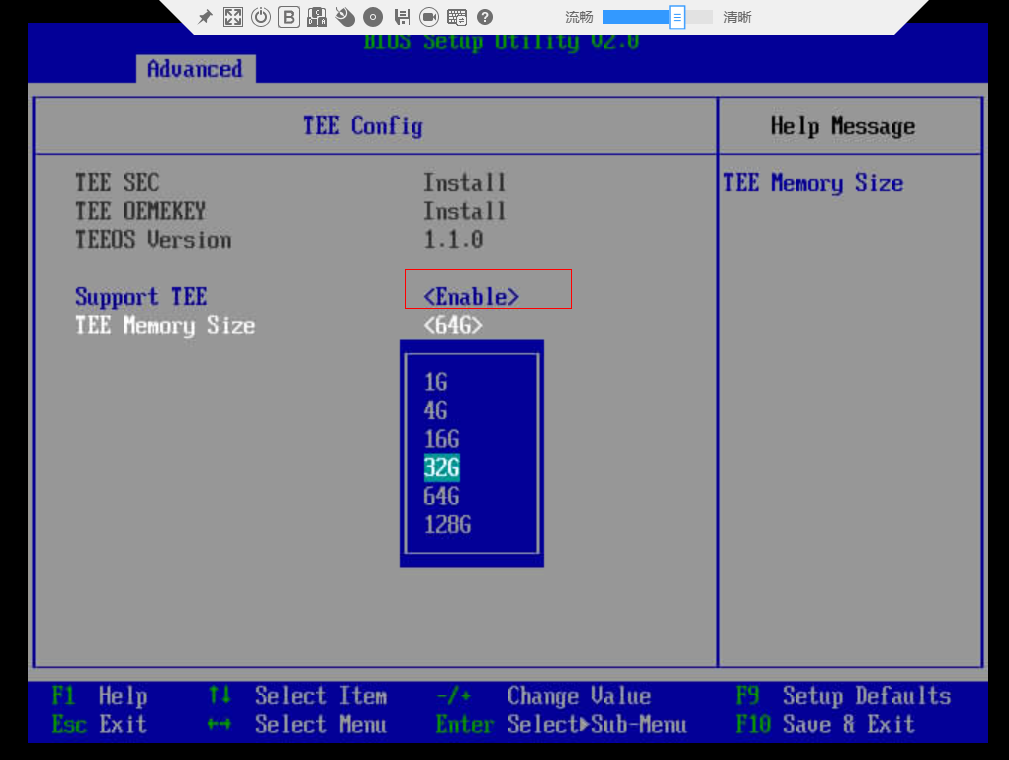

- 打开TEE开关,根据需要配置TEE侧安全内存大小。
- 保存BIOS配置,重启服务器,进入REE侧普通系统。
获取iTrustee patch包
- 获取itrustee_client源码。
下载地址:https://gitee.com/openeuler/itrustee_client
代码分支:master
- 获取itrustee_tzdriver源码。
下载地址:https://gitee.com/openeuler/itrustee_tzdriver
代码分支:master
- 获取libboundscheck源码。
下载地址:https://gitee.com/openeuler/libboundscheck
代码分支:master

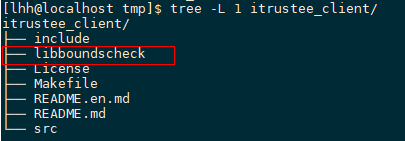

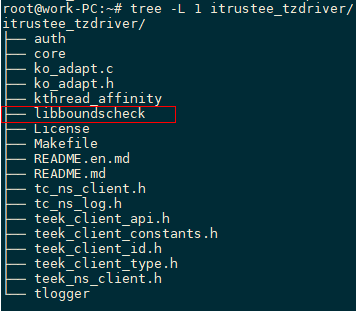

- 将下载、解压缩后libboundscheck源码分别放置在“itrustee_client/”目录和“itrustee_tzdriver/”目录下,并修改文件夹名称为libboundscheck,层级目录如下所示。
- 安装编译依赖。
1
yum install openssl-devel zlib-devel

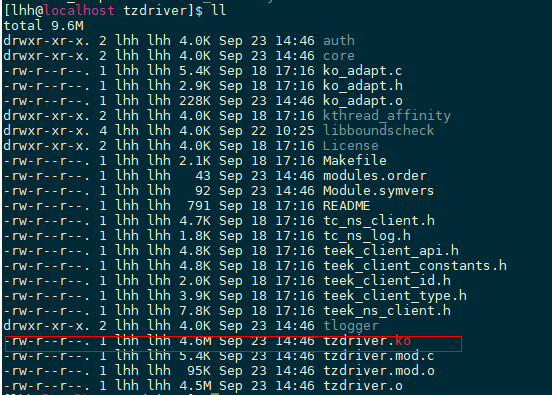

- 编译itrustee_tzdriver。
1
cd itrustee_tzdriver && make

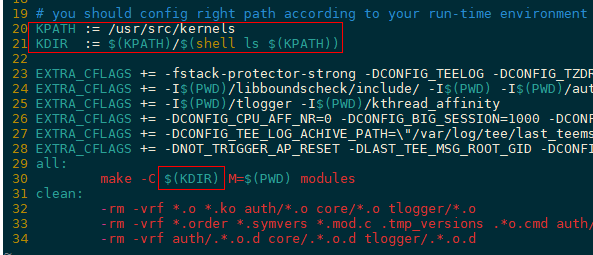

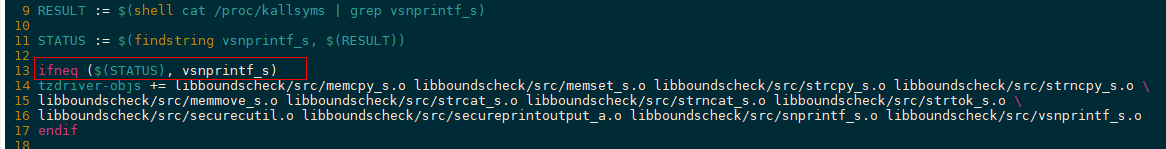

- 编译tzdriver.ko内核模块依赖内核头文件,itrustee_tzdriver/Makefile指定了内核头文件路径:
需要根据实际情况予以替换。请注意,编译使用的内核头文件版本必须与tzdriver.ko最终运行环境的内核版本保持一致,否则可能会出现因内核版本差异导致tzdriver.ko加载失败的情况。可使用“uname -r”指令查看当前运行环境的内核版本。
- 编译tzdriver.ko内核模块依赖内核头文件,itrustee_tzdriver/Makefile指定了内核头文件路径:
- 编译itrustee_client。
1
cd itrustee_client && make

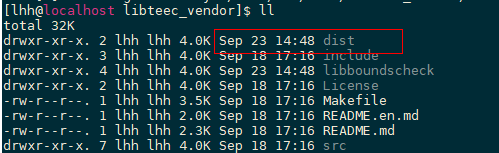

编译完成后,会生成dist目录,存放生成的可执行二进制和动态库。
- 部署itrustee_client。
1 2 3
cp -rf dist/*.so /usr/lib64 && ldconfig cp -rf dist/teecd /usr/bin cp -rf dist/tlogcat /usr/bin
![](/doc_center/source/zh/kunpengboostkithistory/2200/confidt/public_sys-resources/note_3.0-zh-cn.png)
- libboundscheck.so和libteec.so为patch驱动依赖库,需放在“/usr/lib64”目录。针对一些默认不带“/usr/lib64”目录的操作系统,需要新建“/usr/lib64”目录,并加入到系统动态库默认搜索路径中。
- tlogcat提供REE侧查看TEE侧日志输出的能力,teecd为REE侧用户态守护进程,tlogcat、teecd需要放在“/usr/bin”目录。
部署SEC驱动
- 获取SEC驱动
从华为企业网网站下载:BoostKit-teeos_1.3.0.zip
解压压缩包提取SEC驱动文件“kunpeng_sec_drv.sec”
- 部署SEC驱动文件
1 2
mkdir -p /var/itrustee/tee_dynamic_drv/crypto/ cp kunpeng_sec_drv.sec /var/itrustee/tee_dynamic_drv/crypto/
![](/doc_center/source/zh/kunpengboostkithistory/2200/confidt/public_sys-resources/note_3.0-zh-cn.png)
- 自TEE OS 1.3.0 版本起,SEC驱动需独立加载。低版本TEE OS可忽略“部署SEC驱动”步骤。
- SEC驱动部署路径由itrustee_client的Makefile文件中的DYNAMIC_CRYPTO_DRV_DIR宏指定,如果需要更换部署路径,需重新编译itrustee_client。
加载REE侧驱动
- 加载tzdriver.ko内核模块。
1 2
cd itrustee_tzdriver/ insmod tzdriver.ko && lsmod | grep tzdriver
- 加载teecd守护进程。
1 2
/usr/bin/teecd & ps aux | grep teecd
teecd必须以绝对路径运行,即“/usr/bin/teecd”。“&”符号表示后台执行。

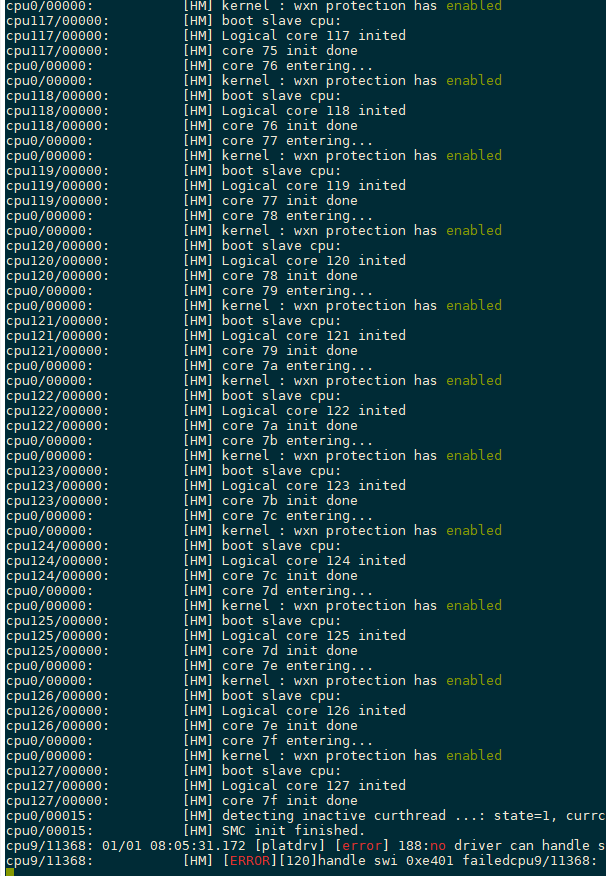

- 查看TEE侧日志输出,确认REE侧已具备与TEE侧通信能力。
1
tlogcat

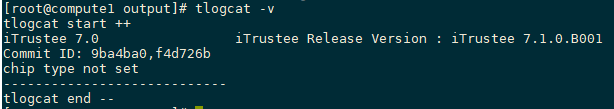

查看当前TEE OS具体版本信息。
tlogcat -v

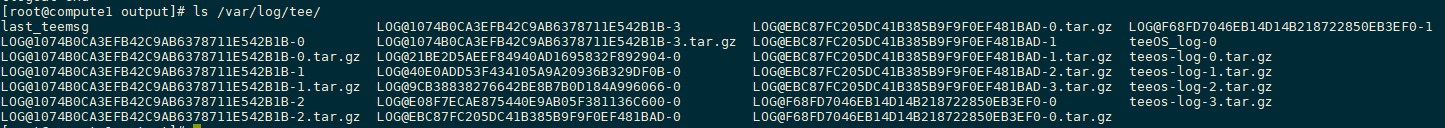

查看TEE日志存储路径为/var/log/tee
tlogcat -f
