Hyper MPI基于Open MPI的MCA（Modular Component Architecture）框架和Open UCX的分层结构，进行自定义组件的新增和优化。
- 与Open MPI相似之处：
Hyper MPI包含两个软件层：UCX和OMPI层，即HUCX（Hyper Unified Communication X）和Hyper MPI。
- 与Open MPI不同之处：
Open MPI采用P2P方式，Hyper MPI在UCX框架基础上增加集合通信模块XUCG(X Unified Communication Group）。该模块南向接口直接依赖于传输层UCT（Unified Communication Transport）和协议层UCP（Unified Communication Protocol），北向接口支持Open MPI的MCA框架中的集合操作组件。

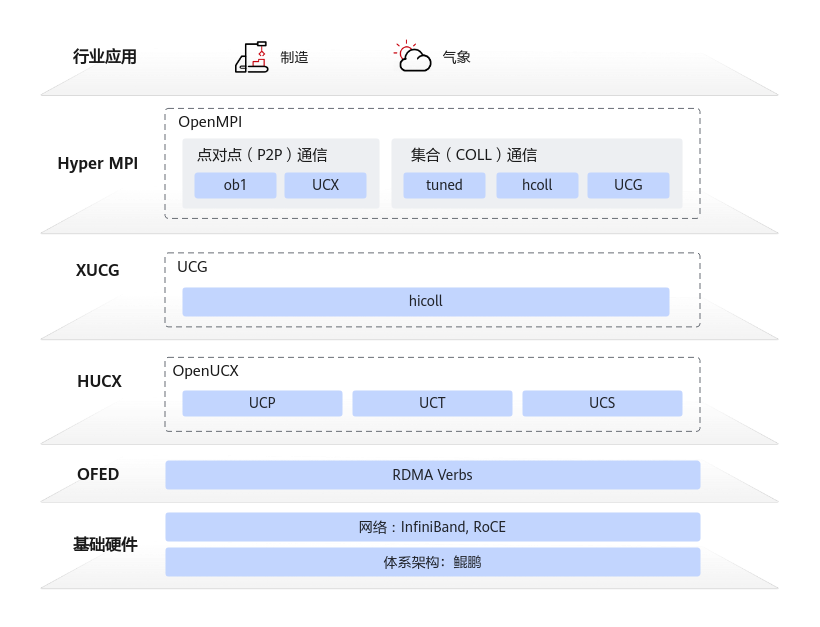

Hyper MPI的软件架构如图1所示。
Hyper MPI的软件架构中各模块说明如表1所示。
