运行和验证

操作步骤

1. 使用PuTTY工具，以root用户登录服务器。
2. 执行以下命令进入测试目录。

   cd /path/to/WANNIER90/wannier90-3.1.0/examples/example03

3. 执行以下命令进行测试。

   time -p mpirun -np 128 --allow-run-as-root -mca pml ucx -mca btl ^vader,tcp,openib,uct -x UCX_TLS=self,sm --bind-to core --map-by socket --rank-by core -x UCX_BUILTIN_ALLREDUCE_ALGORITHM=8 ../../wannier90.x silicon

   执行成功后将生成一个“silicon.wout”的文件，输出结果样例如下图所示。



4. 执行以下命令修改“silicon.win”文件。
   1. 打开“silicon.win”文件。

      vi silicon.win

   2. 按“i”进入编辑模式，在第2行后新增以下两行内容。

      restart           = plot
      bands_plot        = true

   3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

5. 重新执行3的测试命令。执行成功后在当前目录会生成“silicon_band.gnu”和“silicon_band.dat”文件。

   time -p mpirun -np 128 --allow-run-as-root -mca pml ucx -mca btl ^vader,tcp,openib,uct -x UCX_TLS=self,sm --bind-to core --map-by socket --rank-by core -x UCX_BUILTIN_ALLREDUCE_ALGORITHM=8 ../../wannier90.x silicon

6. 执行以下命令使用gnuplot交互式绘图工具绘图。

   gnuplot

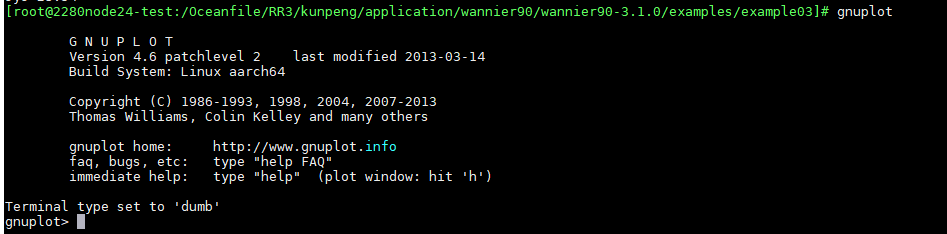

   进入如下运行界面：



   load '/path/to/WANNIER90/wannier90-3.1.0/examples/example03/silicon_band.gnu'

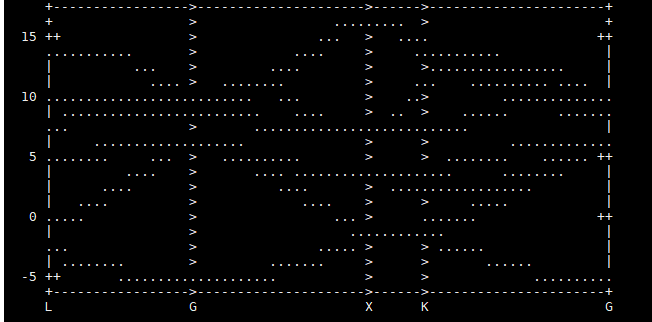

   生成如下图形界面：
