本节介绍

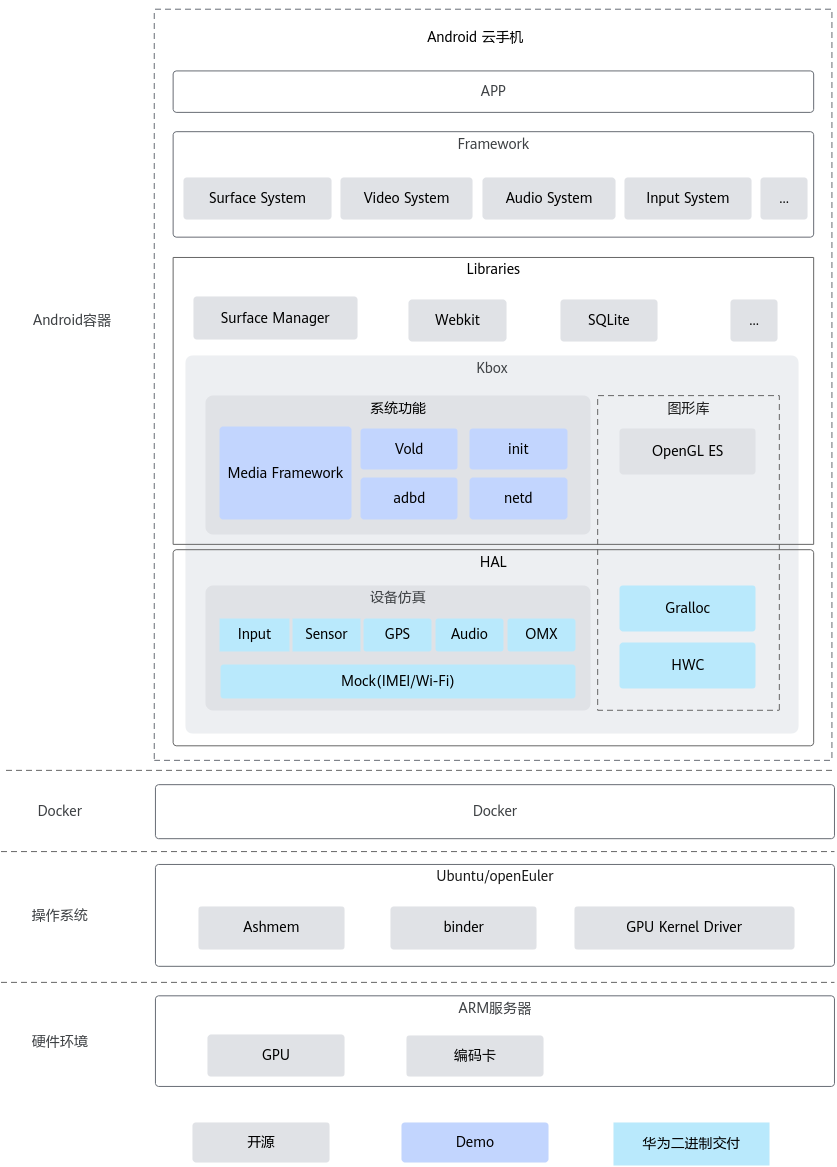

Kbox云手机容器架构如图1所示。
Android容器：采用闭源组件Kbox和开源的AOSP软件，在容器内使能Android系统的基础云手机方案。
Kbox主要实现vinput、传感器、GPS、Mock（IMEI/Wi-Fi）等硬件仿真以及GPU设备直通等功能，使能Android云手机容器方案。Kbox包含二进制和Demo两部分组成：
- 二进制包括：vinput（触屏输入模块）、Sensors（Sensor传感器相关的仿真）、GPS（实现GPS相关的仿真）、IMEI/Wi-Fi Mock（仿真）、Gralloc（离屏渲染）、HWC（图像合成）、Audio（音频模块）、OMX（解码模块）。
- Demo：MediaFramework、Vold、adbd、Init、netd基于Android系统开源代码提供增量patch给客户进行参考。
Docker：采用开源Docker软件，为安卓系统提供软件运行时环境。
操作系统：基于开源openEuler作为Docker Host端操作系统。集成的GPU Kernel Driver驱动模块，为上层容器实例所共享，并驱动GPU卡完成渲染工作。ashmem/binder驱动为Android容器提供基本内存管理功能。
硬件环境：ARM服务器，包含GPU卡、内存、磁盘等硬件，为云手机提供硬件平台。
