安装和配置Neutron（Provider-LinuxBridge）

OpenStack网络方式比较多，可以采用Provider模式或者Self-service模式。部署方式又可以分为LinuxBridge和OVS。实际部署时只需要在Provider+LinuxBridge、Provider+OVS、Self-service+LinuxBridge、Self-service+OVS四种模式中选取其中之一即可。

控制节点

在Provider-LinuxBridge网络类型的控制节点controller执行以下操作。

  1. 安装组件。

    1

    yum -y install openstack-neutron openstack-neutron-ml2 ebtables

  2. 修改配置文件“/etc/neutron/neutron.conf”。

    1. 打开文件。
      vi /etc/neutron/neutron.conf
    2. 按“i”进入编辑模式，完成以下配置。
      1. 配置数据库访问。
        1
2

        [database]
connection = mysql+pymysql://neutron:PASSWORD@controller/neutron

        将PASSWORD修改为创建Neutron数据库中Neutron用户的密码。

      2. 启用ML2插件，禁用其他插件。
        1
2
3
4
5
6
7

        [DEFAULT]
core_plugin = ml2
service_plugins =
transport_url = rabbit://openstack:PASSWORD@controller
auth_strategy = keystone
notify_nova_on_port_status_changes = true
notify_nova_on_port_data_changes = true
        • service_plugins为赋空值。
        • 将PASSWORD修改为安装RabbitMQ中OpenStack用户的密码。
      3. 配置身份访问。
         1
 2
 3
 4
 5
 6
 7
 8
 9
10

        [keystone_authtoken]
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = PASSWORD

        将PASSWORD修改为创建Neutron数据库中Neutron用户的密码。

      4. 配置[nova]模块参数。
        1
2
3
4
5
6
7
8
9

        [nova]
auth_url = http://controller:5000
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionOne
project_name = service
username = nova
password = PASSWORD
        • 配置文件中默认没有该模块，需要新增。
        • 将PASSWORD修改为创建Nova数据库中Nova用户的密码。
      5. 配置锁定路径。
        1
2

        [oslo_concurrency]
lock_path = /var/lib/neutron/tmp
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  3. 编辑ML2插件“/etc/neutron/plugins/ml2/ml2_conf.ini”。

    1. 打开文件。
      vi /etc/neutron/plugins/ml2/ml2_conf.ini
    2. 按“i”进入编辑模式，将如下内容添加到文件中，启用flat和vlan网络。
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

      [ml2]
type_drivers = flat,vlan
tenant_network_types =
mechanism_drivers = linuxbridge
extension_drivers = port_security
[ml2_type_flat]
flat_networks = provider-arm,provider-x86
[ml2_type_vlan]
network_vlan_ranges = provider-arm,provider-x86
[securitygroup]
enable_ipset = true

      tenant_network_types为赋空值。

    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

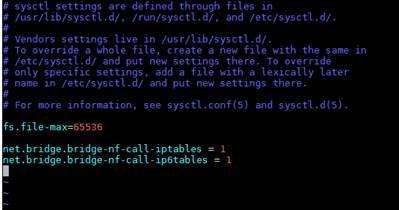

  4. 确保您的Linux操作系统内核支持网桥过滤器。

    1. 打开“/etc/sysctl.conf”文件。
      vi /etc/sysctl.conf
    2. 按“i”进入编辑模式，将如下内容添加到文件中。
      1
2

      net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1

    1. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  5. 添加网桥过滤器。

    1
2
3

    modprobe br_netfilter
sysctl -p
sed -i '$amodprobe br_netfilter' /etc/rc.local

  6. 创建网络初始化。

    1

    ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini

  7. 填充数据库。

    1
2

    su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf \
--config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron

  8. 启动网络服务并配置为系统引导时启动。

    1
2

    systemctl enable neutron-server.service
systemctl start neutron-server.service

网络节点

在Provider-LinuxBridge网络类型的网络节点（x86-compute和arm-compute）执行以下操作。

  1. 安装组件。

    1

    yum -y install openstack-neutron openstack-neutron-ml2 openstack-neutron-linuxbridge ebtables

  2. 配置公共组件，编辑“/etc/neutron/neutron.conf”文件。

    1. 打开文件。
      vi /etc/neutron/neutron.conf
    2. 按“i”进入编辑模式，配置以下配置项。
      指定使用RabbitMQ作为消息队列的连接信息。
      1
2

      [DEFAULT]
transport_url = rabbit://openstack:PASSWORD@controller

      将PASSWORD修改为安装RabbitMQ中OpenStack用户的密码。

      配置身份访问服务。
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

      [DEFAULT]
auth_strategy = keystone
[keystone_authtoken]
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = PASSWORD

      将PASSWORD修改为创建Neutron数据库中Neutron用户的密码。

      配置锁定路径。
      1
2

      [oslo_concurrency]
lock_path = /var/lib/neutron/tmp
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  3. 配置DHCP代理。

    1. 打开“/etc/neutron/dhcp_agent.ini”文件。
      vi /etc/neutron/dhcp_agent.ini
    2. 按“i”进入编辑模式，配置以下配置项。
      • 对于x86网络节点，属于az-x86，新增如下配置。
        1
2
3
4
5
6

        [DEFAULT]
interface_driver = linuxbridge
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = true
[AGENT]
availability_zone = az-x86
      • 对于ARM网络节点，属于az-arm，新增如下配置。
        1
2
3
4
5
6

        [DEFAULT]
interface_driver = linuxbridge
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = true
[AGENT]
availability_zone = az-arm
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  4. 配置元数据代理。

    1. 打开“/etc/neutron/metadata_agent.ini”。
      vi /etc/neutron/metadata_agent.ini
    2. 按“i”进入编辑模式，配置元数据主机和共享秘钥。
      1
2
3

      [DEFAULT]
nova_metadata_host = controller
metadata_proxy_shared_secret = PASSWORD

      将PASSWORD修改为创建Neutron数据库中Neutron用户的密码。

    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  5. 配置Linux桥代理，编辑“/etc/neutron/plugins/ml2/linuxbridge_agent.ini”文件。

    1. 打开文件。
      vi /etc/neutron/plugins/ml2/linuxbridge_agent.ini
    2. 按“i”进入编辑模式，将Provider虚拟网络映射到物理网络。
      1. 对于x86网络节点，属于az-x86，配置provider-x86：
        1
2

        [linux_bridge]
physical_interface_mappings = provider-x86:enp64s0
        对于ARM网络节点，属于az-arm，配置provider-arm：
        1
2

        [linux_bridge]
physical_interface_mappings = provider-arm:enp64s0

      此处的provider网络使用的是enp64s0网口，部署时根据实际情况调整。这里不是管理网络所用的物理网卡，是为业务网络准备的网卡，请参见集群环境，本指导文档中为enp64s0。

      1. 禁用vxlan覆盖网络。
        1
2

        [vxlan]
enable_vxlan = false
      2. 启用安全组并配置Linux网桥iptables防火墙驱动程序，然后保存并退出。
        1
2
3
4

        [securitygroup]
enable_security_group = true
firewall_driver =
neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  6. 确保您的Linux操作系统内核支持网桥过滤器。

    1. 打开文件。
      vi /etc/sysctl.conf
    2. 按“i”进入编辑模式，将如下内容添加到文件中。
      1
2

      net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1

    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  7. 运行以下命令，添加网桥过滤器。

    1
2
3

    modprobe br_netfilter
sysctl -p
sed -i '$amodprobe br_netfilter' /etc/rc.local

  8. 启动网络服务并配置为系统引导时启动。

    1
2
3
4

    systemctl enable neutron-linuxbridge-agent.service \
neutron-dhcp-agent.service neutron-metadata-agent.service
systemctl start neutron-linuxbridge-agent.service \
neutron-dhcp-agent.service neutron-metadata-agent.service

计算节点

在Provider-LinuxBridge网络类型的计算节点（x86-compute和arm-compute）执行以下操作。由于当前将网络节点和计算节点合部在同一节点上，会存在部分重复的配置，跳过这些配置即可。

  1. 安装组件。

    1

    yum -y install openstack-neutron-linuxbridge ebtables ipset

  2. 配置公共组件，编辑/etc/neutron/neutron.conf文件。

    1. 打开文件。
      vi /etc/neutron/neutron.conf
    2. 按“i”进入编辑模式，配置以下配置项。
      1. 配置RabbitMQ消息队列访问。
        1
2

        [DEFAULT]
transport_url = rabbit://openstack:PASSWORD@controller

        将PASSWORD修改为安装RabbitMQ中OpenStack用户的密码。

      2. 配置身份访问服务。
         1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

        [DEFAULT]
auth_strategy = keystone
[keystone_authtoken]
www_authenticate_uri = http://controller:5000
auth_url = http://controller:5000
memcached_servers = controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = PASSWORD

        将PASSWORD修改为创建Neutron数据库中Neutron用户的密码。

      3. 配置锁定路径。
        1
2

        [oslo_concurrency]
lock_path = /var/lib/neutron/tmp
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  3. 配置Linux桥代理，编辑“/etc/neutron/plugins/ml2/linuxbridge_agent.ini”文件，添加以下3项。

    1. 打开文件。
      vi /etc/neutron/neutron.conf
    2. 按“i”进入编辑模式，配置以下配置项。
      1. 将提供者虚拟网络映射到提供者物理网络接口。
        • 对于x86计算节点，属于az-x86，配置provider-x86：
          1
2

          [linux_bridge]
physical_interface_mappings = provider-x86:enp64s0
        • 对于ARM计算节点，属于az-arm，配置provider-arm：
          1
2

          [linux_bridge]
physical_interface_mappings = provider-arm:enp64s0

        此处的provider网络使用的是enp64s0网口，部署时根据实际情况调整。这里不是管理网络所用的物理网卡，是为业务网络准备的网卡，请参见集群环境，本指导文档中为enp64s0。

      2. 禁用vxlan覆盖网络。
        1
2

        [vxlan]
enable_vxlan = false
      3. 启用安全组并配置Linux网桥iptables防火墙驱动程序。
        1
2
3
4

        [securitygroup]
enable_security_group = true
firewall_driver =
neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
    3. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  4. 确保您的Linux操作系统内核支持网桥过滤器。

    1. 打开“/etc/sysctl.conf”文件。
      vi /etc/sysctl.conf
    2. 按“i”进入编辑模式，将如下内容添加到文件中。
      1
2

      net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1

    1. 按“Esc”键，输入:wq!，按“Enter”保存并退出编辑。

  5. 运行以下命令，添加网桥过滤器。

    1
2
3

    modprobe br_netfilter
sysctl -p
sed -i '$amodprobe br_netfilter' /etc/rc.local

  6. 启动Linux网桥代理并将其配置为在系统引导时启动。

    1
2

    systemctl enable neutron-linuxbridge-agent.service
systemctl start neutron-linuxbridge-agent.service
