执行Spark引擎业务

Spark使用交互式页面命令行来执行SQL任务，需要注意的是Spark侧看SparkExtension是否生效需要在SQL语句前加EXPLAIN语句，或者在Spark UI页面查看，如果算子是以Omni开头的则代表SparkExtension生效。

本次任务示例使用tpcds_bin_partitioned_orc_3的数据表作为测试表，测试SQL为TPC-DS测试集的Q82。

相关的表信息如表1所示。

1. 启动Spark-SQL命令行窗口。

   原生Spark-SQL启动命令如下。

   /usr/local/spark/bin/spark-sql --deploy-mode client --driver-cores 5 --driver-memory 5g --num-executors 18 --executor-cores 21 --executor-memory 10g --master yarn  --conf spark.executor.memoryOverhead=5g --conf spark.memory.offHeap.enabled=true --conf spark.memory.offHeap.size=45g --conf spark.task.cpus=1 --database tpcds_bin_partitioned_orc_3

   SparkExtension插件启动命令如下。

   /usr/local/spark/bin/spark-sql --deploy-mode client --driver-cores 5 --driver-memory 5g --num-executors 3 --executor-cores 21 --executor-memory 5g --master yarn  --conf spark.executor.memoryOverhead=5g --conf spark.memory.offHeap.enabled=true --conf spark.memory.offHeap.size=5g --conf spark.task.cpus=1 --conf spark.driver.extraClassPath=/opt/omni-operator/lib/boostkit-omniop-spark-3.1.1-1.1.0-aarch64.jar:/opt/omni-operator/lib/boostkit-omniop-bindings-1.1.0-aarch64.jar:/opt/omni-operator/lib/dependencies/* --conf spark.executor.extraClassPath=/opt/omni-operator/lib/boostkit-omniop-spark-3.1.1-1.1.0-aarch64.jar:/opt/omni-operator/lib/boostkit-omniop-bindings-1.1.0-aarch64.jar:/opt/omni-operator/lib/dependencies/* --driver-java-options '-Djava.library.path=/opt/omni-operator/lib' --conf spark.sql.codegen.wholeStage=false --conf  spark.executorEnv.LD_LIBRARY_PATH="/opt/omni-operator/lib/:/usr/local/lib/HMPP" --conf  spark.executorEnv.OMNI_HOME="/opt/omni-operator" --conf spark.driverEnv.LD_LIBRARY_PATH="/opt/omni-operator/lib/:/usr/local/lib/HMPP" --conf spark.driverEnv.OMNI_HOME="/opt/omni-operator" --conf spark.executor.extraLibraryPath=/opt/omni-operator/lib --conf spark.driverEnv.LD_PRELOAD=/opt/omni-operator/lib/libjemalloc.so.2 --conf spark.executorEnv.LD_PRELOAD=/opt/omni-operator/lib/libjemalloc.so.2 --conf spark.sql.extensions="com.huawei.boostkit.spark.ColumnarPlugin" --jars /opt/omni-operator/lib/boostkit-omniop-spark-3.1.1-1.1.0-aarch64.jar --jars /opt/omni-operator/lib/boostkit-omniop-bindings-1.1.0-aarch64.jar --conf spark.sql.orc.impl=native --conf spark.shuffle.manager="org.apache.spark.shuffle.sort.OmniColumnarShuffleManager" --conf spark.sql.join.columnar.preferShuffledHashJoin=true --conf spark.executorEnv.OMNI_CONNECTED_ENGINE=Spark --database tpcds_bin_partitioned_orc_3

   SparkExtension相关的启动参数信息如表2所示。

   表2 SparkExtension相关启动参数信息

   启动参数名称	默认值	含义
   spark.sql.extensions	com.huawei.boostkit.spark.ColumnarPlugin	启用SparkExtension。
   spark.shuffle.manager	sort	是否启用列式shuffle，若启用则需添加配置项--conf spark.shuffle.manager="org.apache.spark.shuffle.sort.OmniColumnarShuffleManager"。ock启用请配置ock自有的shuffleManager类。默认sort走原生的shuffle。
   spark.omni.sql.columnar.hashagg	true	是否启用列式HashAgg，true表示启用，false表示关闭。
   spark.omni.sql.columnar.project	true	是否启用列式Project，true表示启用，false表示关闭。
   spark.omni.sql.columnar.projfilter	true	是否启用列式ConditionProject（Project + Filter融合算子），true表示启用，false表示关闭。
   spark.omni.sql.columnar.filter	true	是否启用列式Filter，true表示启用，false表示关闭。
   spark.omni.sql.columnar.sort	true	是否启用列式Sort，true表示启用，false表示关闭。
   spark.omni.sql.columnar.window	true	是否启用列式Window，true表示启用，false表示关闭。
   spark.omni.sql.columnar.broadcastJoin	true	是否启用列式BroadcastHashJoin，true表示启用，false表示关闭。
   spark.omni.sql.columnar.nativefilescan	true	是否启用列式NativeFilescan，true表示启用，false表示关闭。
   spark.omni.sql.columnar.sortMergeJoin	true	是否启用列式SortMergeJoin，true表示启用，false表示关闭。
   spark.omni.sql.columnar.takeOrderedAndProject	true	是否启用列式TakeOrderedAndProject，true表示启用，false表示关闭。
   spark.omni.sql.columnar.shuffledHashJoin	true	是否启用列式ShuffledHashJoin，true表示启用，false表示关闭。
   spark.shuffle.columnar.shuffleSpillBatchRowNum	10000	Shuffle输出的每个batch中包含数据的行数。请根据实际环境的内存调整参数，可以适当增大此参数，从而减少写入磁盘文件的批次，提升写入速度。
   spark.shuffle.columnar.shuffleSpillMemoryThreshold	2147483648	Shuffle内存溢写上限，Shuffle内存上限达到默认值时会发生溢写，单位是Byte。请根据实际环境的内存调整参数，可以适当增大此参数，从而减少shuffle内存溢写到磁盘文件次数，减少磁盘IO操作。
   spark.shuffle.columnar.compressBlockSize	65536	Shuffle数据压缩块大小，单位是Byte。请根据实际环境的内存调整参数，建议采用默认值。
   spark.sql.execution.columnar.maxRecordsPerBatch	4096	列式Shuffle初始化Buffer大小，单位是Byte。请根据实际环境的内存调整参数，可以适当增大此参数，从而减少Shuffle读写次数，提升性能。
   spark.sql.join.columnar.preferShuffledHashJoin	false	Join发生时，是否优先使用ShuffledHashJoin，true表示启用，false表示关闭。
   spark.shuffle.compress	true	Shuffle是否开启压缩。true表示压缩，false表示不压缩。
   spark.io.compression.codec	lz4	Shuffle压缩格式。支持uncompressed、zlib、snappy、lz4和zstd格式。
   spark.omni.sql.columnar.sortSpill.rowThreshold	200000	sort算子溢写触发条件，处理数据行超过此值触发溢写，单位为Byte。请根据实际环境的内存调整参数，可以适当增大此参数，从而减少sort算子溢写到磁盘文件的次数，减少磁盘IO操作。
   spark.omni.sql.columnar.sortSpill.dirDiskReserveSize	10737418240	sort溢写磁盘预留可用空间大小，如果实际小于此值会抛异常，单位为Byte。根据实际环境的磁盘容量和业务场景调整参数，建议不超过业务数据大小，取值上限为实际环境的磁盘容量大小。
   spark.omni.sql.columnar.sortSpill.enabled	false	sort算子是否开启溢写能力。true表示开启溢写能力，false表示关闭。

2. 查看SparkExtension是否生效。

   在SparkExtension和原生Spark-SQL交互式命令行窗口分别运行以下SQL语句。

   explain select  i_item_id
       ,i_item_desc
       ,i_current_price
   from item, inventory, date_dim, store_sales
   where i_current_price between 76 and 76+30
   and inv_item_sk = i_item_sk
   and d_date_sk=inv_date_sk
   and d_date between cast('1998-06-29' as date) and cast('1998-08-29' as date)
   and i_manufact_id in (512,409,677,16)
   and inv_quantity_on_hand between 100 and 500
   and ss_item_sk = i_item_sk
   group by i_item_id,i_item_desc,i_current_price
   order by i_item_id
   limit 100;

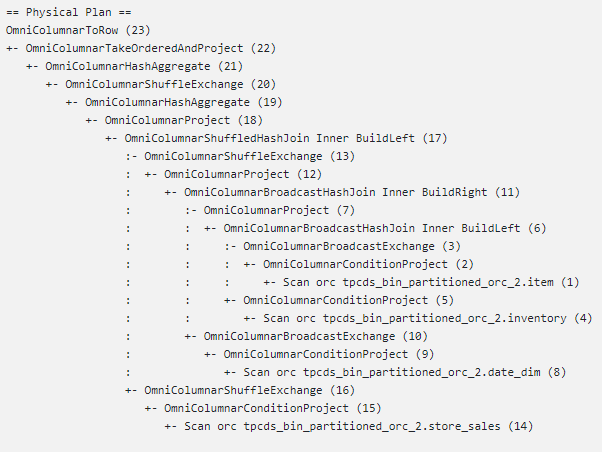

   SparkExtension输出执行计划如下图，如果算子以Omni开头则证明SparkExtension生效。

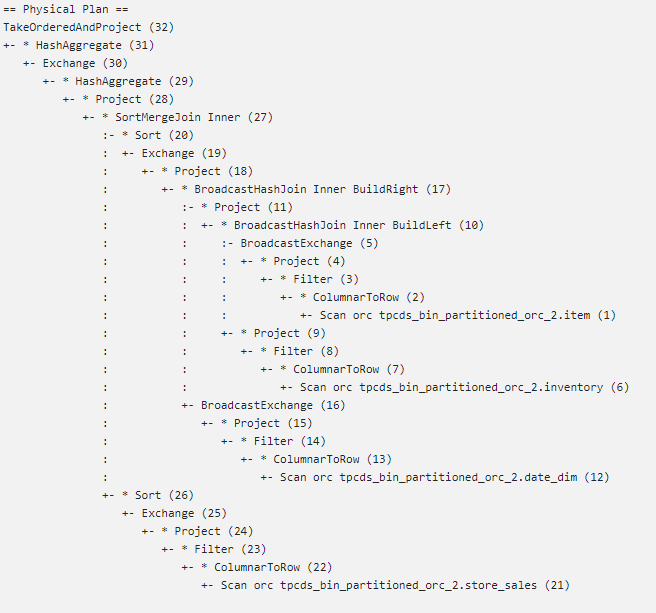

   原生Spark-SQL输出执行计划如下图。



3. 运行SQL语句。

   在SparkExtension和原生Spark-SQL交互式命令行窗口分别运行以下SQL语句。

   select  i_item_id
       ,i_item_desc
       ,i_current_price
   from item, inventory, date_dim, store_sales
   where i_current_price between 76 and 76+30
   and inv_item_sk = i_item_sk
   and d_date_sk=inv_date_sk
   and d_date between cast('1998-06-29' as date) and cast('1998-08-29' as date)
   and i_manufact_id in (512,409,677,16)
   and inv_quantity_on_hand between 100 and 500
   and ss_item_sk = i_item_sk
   group by i_item_id,i_item_desc,i_current_price
   order by i_item_id
   limit 100;

4. 输出结果对比。

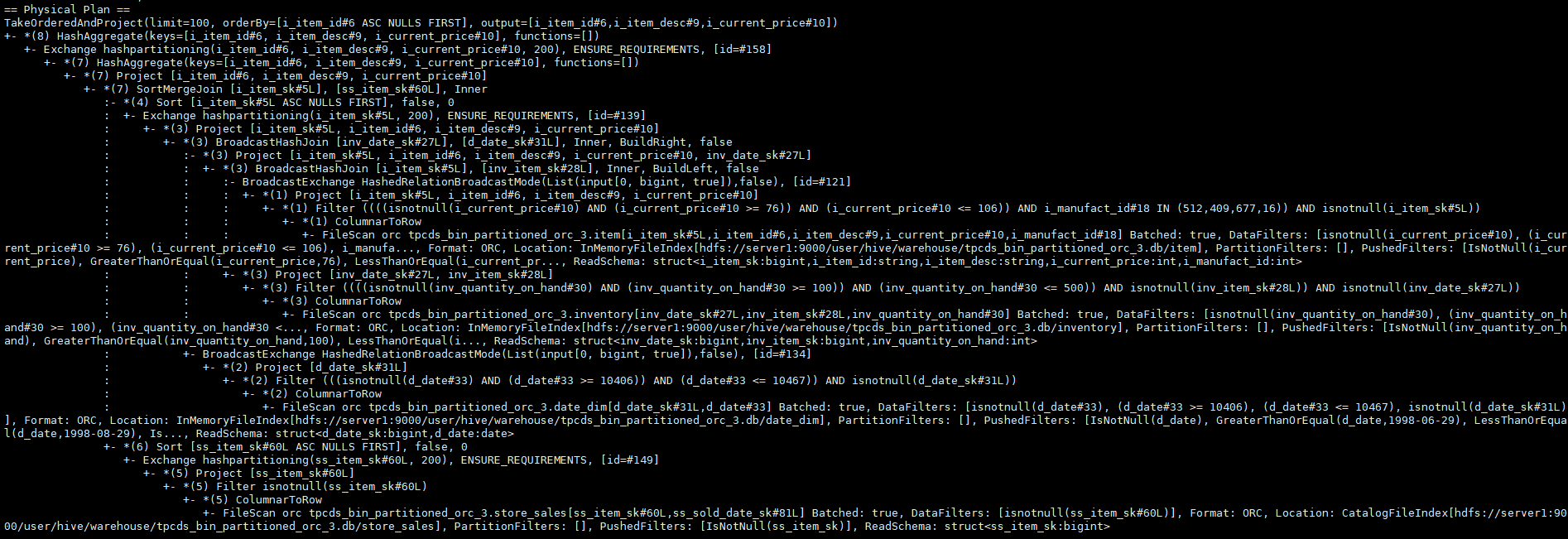

   • 原生Spark-SQL执行结果。



     执行计划如下。

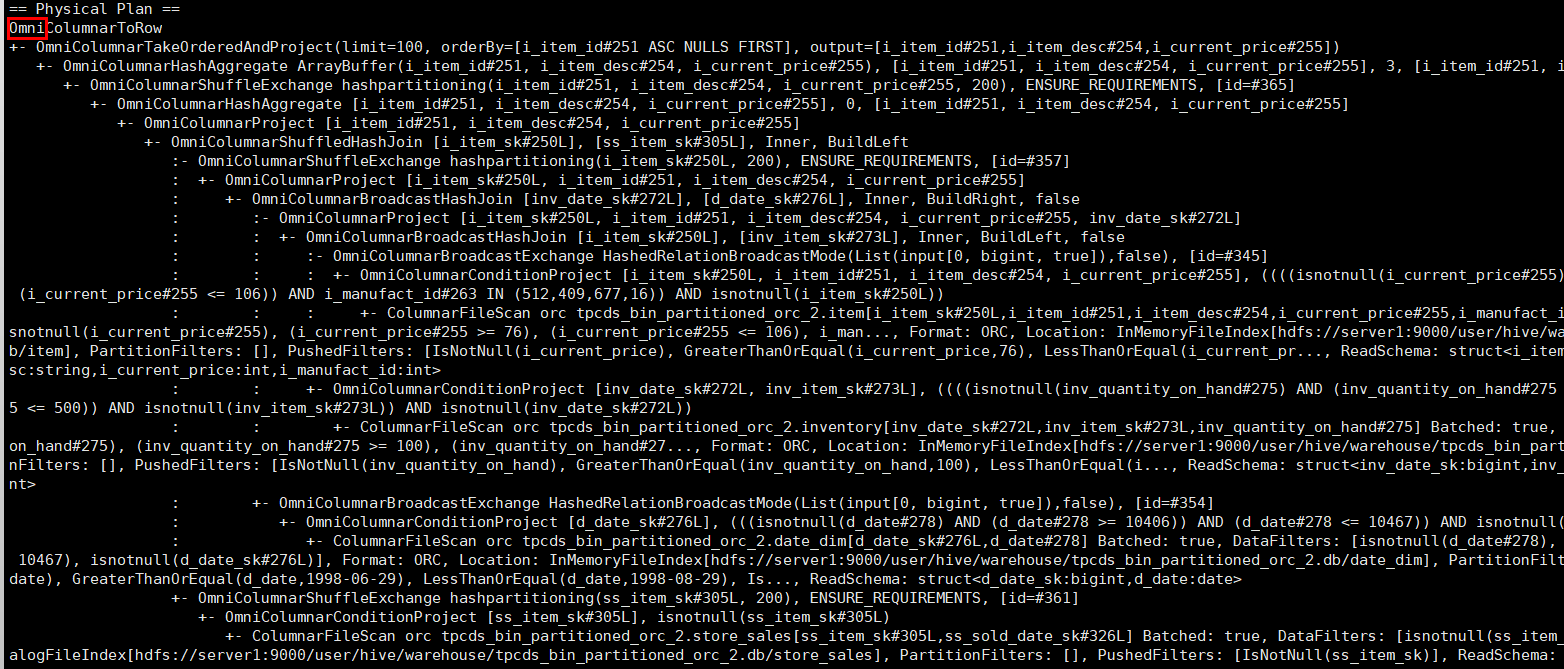

   • SparkExtension插件执行结果。



     执行计划如下。



   • 结果对比。

     原生和SparkExtension的SQL输出数据一致。
